苏州御园中央吸尘安装案例图文介绍

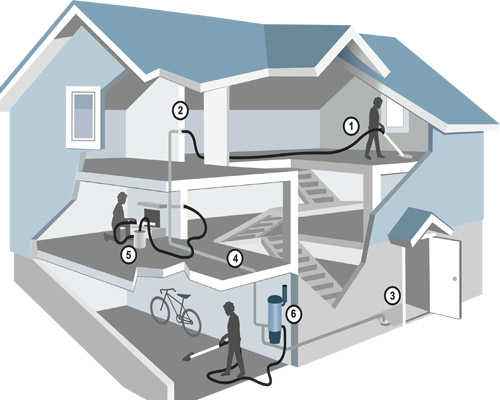

先来看一张图,了解下什么是中央吸尘系统。如图所示中6就是中央吸尘主机(别墅的话主机一般装在车库,方便对车子清洁;平层放在阳台),其他的1-5都是吸口。中央吸尘主机与吸口之间预埋好管道(管道一般采用φ50mm的PVC管;弯头全部采用45°,不能用90°;三通采用斜三通),在使用时只要拿一根吸尘软管,将软管的一头插入到吸口,另一头的吸嘴就可以工作了。这样的好处是:一、不用将吸尘器搬来搬去了;二、避免在吸尘时对房间的二次污染,因为吸尘器在工作时会有废气排出。三、避免噪音。四、吸力大、效率高,吸尘更干净。
如图所示,中央吸尘系统装好后,只需将吸尘软管的一头插入吸口,另一头开关一按就能开始工作了,不过带着吸尘器搬来搬去,既避免了二次污染,也避免了噪音。而且吸力强劲,吸的更干净。
下面要介绍的案例是位于苏州工业园区金鸡湖畔的御园豪宅内的一栋法式别墅。一共三层,地下一层,地上两层。先看一下中央吸尘的设计图。

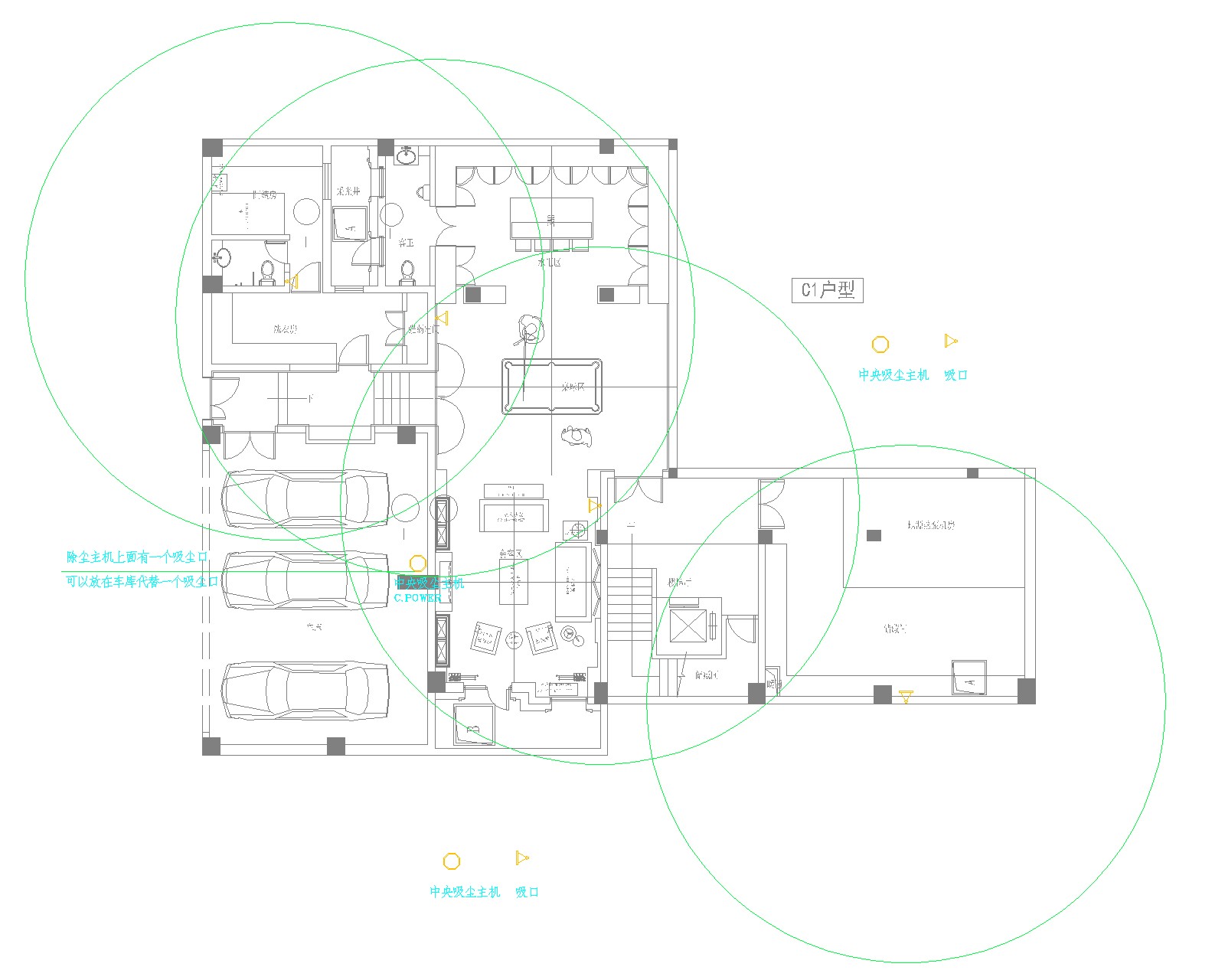

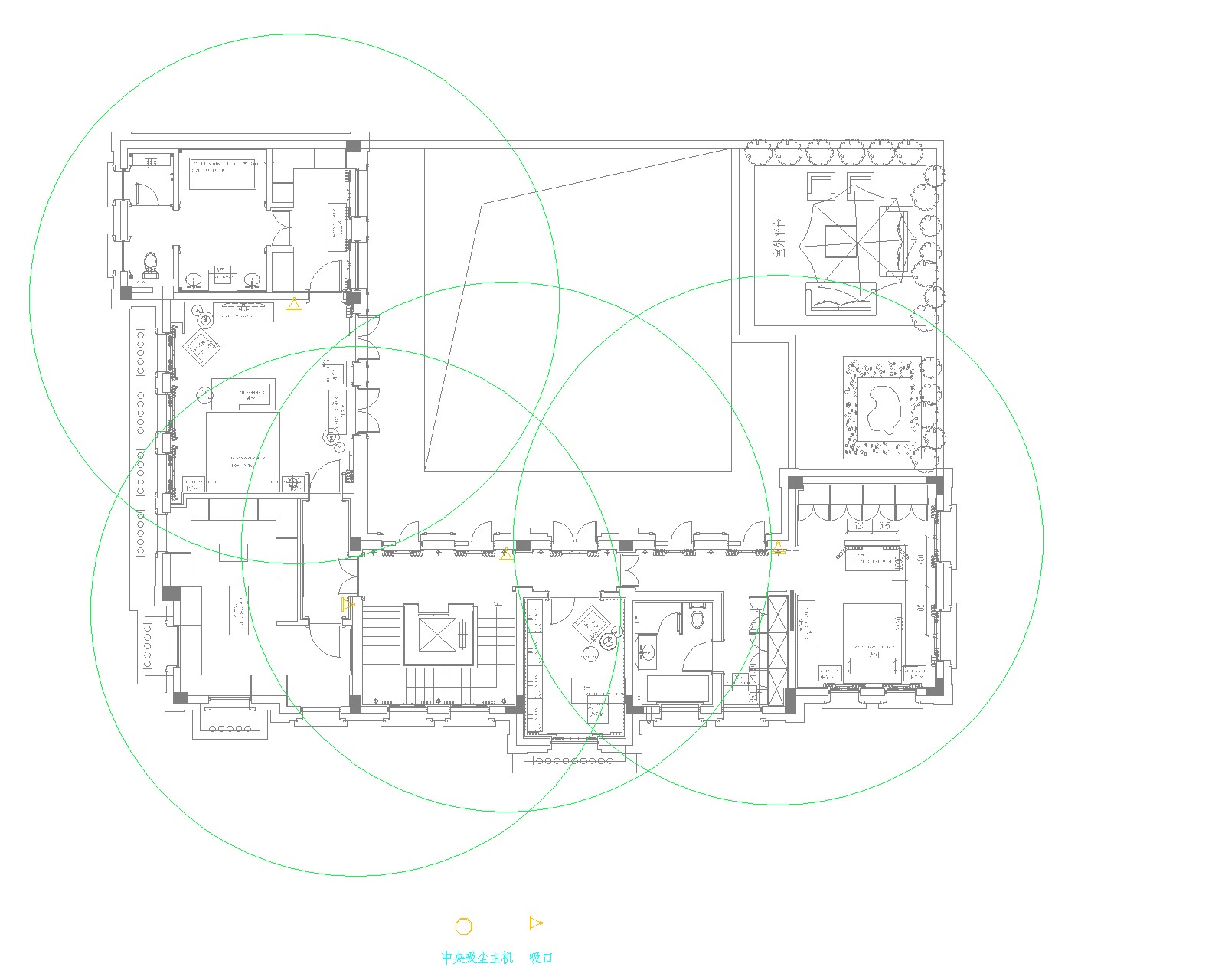

负一楼中央吸尘设计图,4个吸口

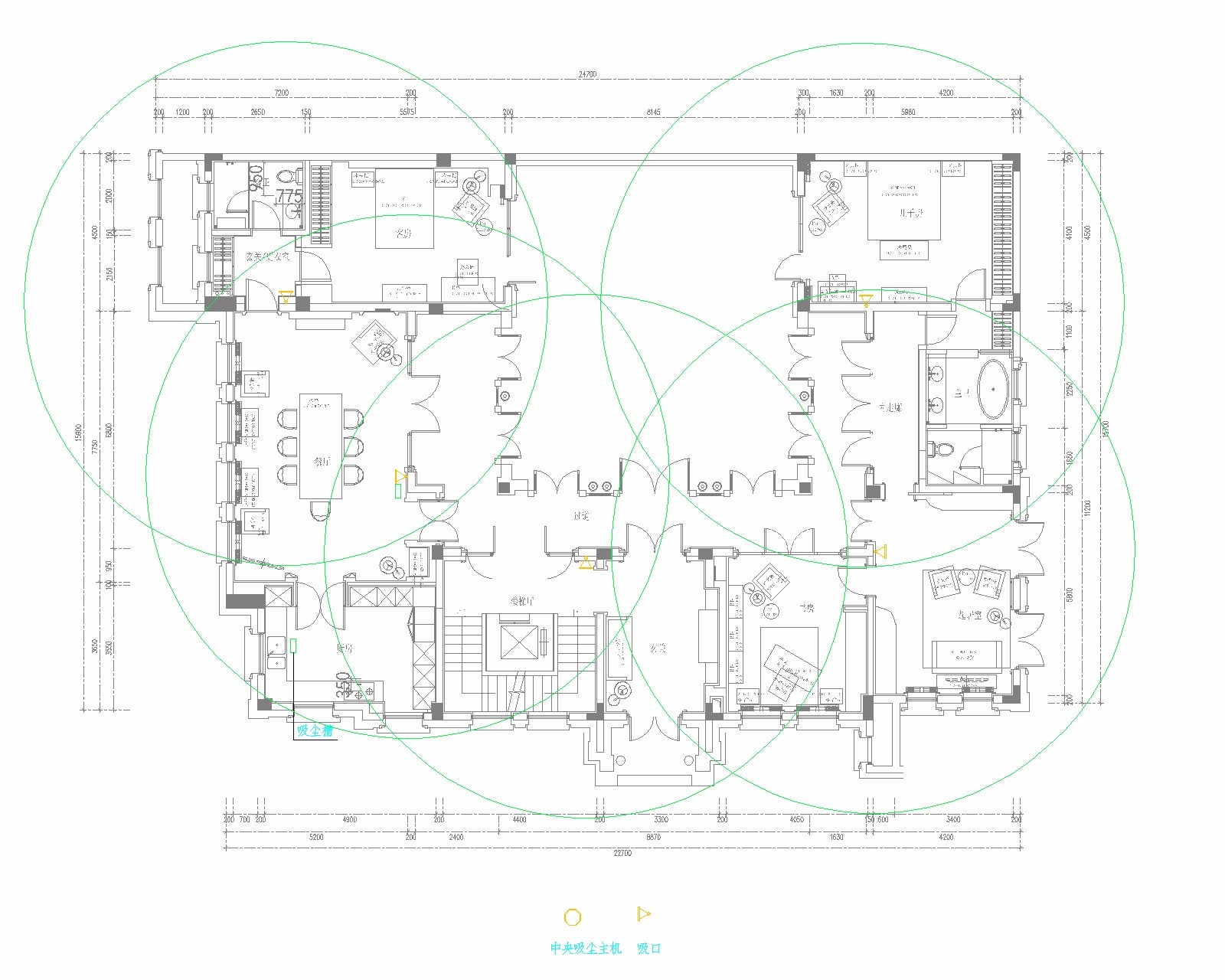

一楼中央吸尘设计图,5个吸口
二楼中央吸尘设计图,4个吸口
画的圆圈代表吸尘软管以吸口为中心的半径范围。一般来说吸尘软管是9米长,所以只要从吸口处9米范围内能吸到的地方就只要一个吸口就可以了。一般一层预埋3-5个吸口就足够了,小一点的别墅2-3个即可。
安装步骤分为两步:第一步是预埋管道、信号线和吸口底座;第二部是安装主机和吸口面板,并调试。
下面进行第一步:预埋管道、信号线和吸口底座。

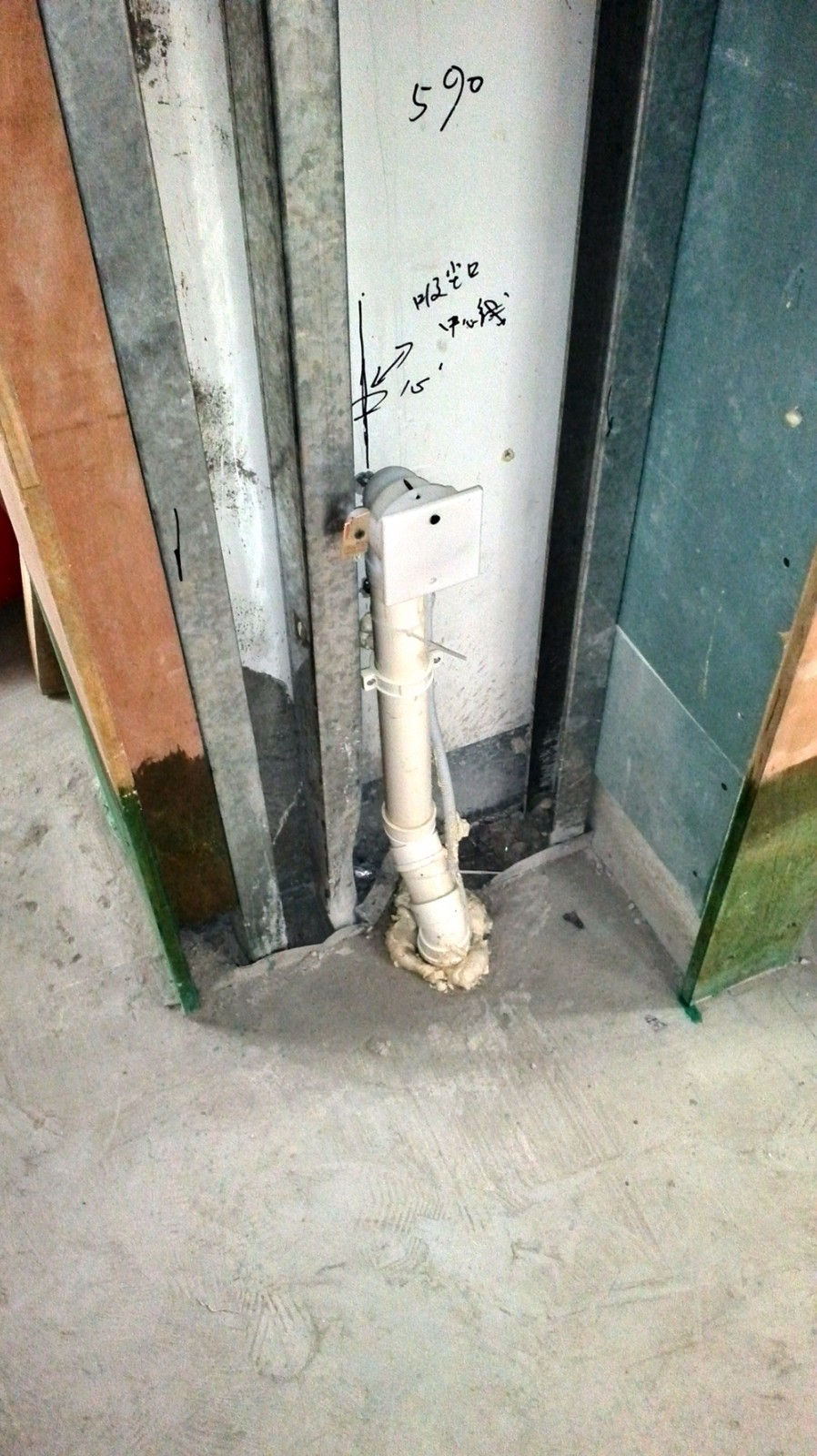

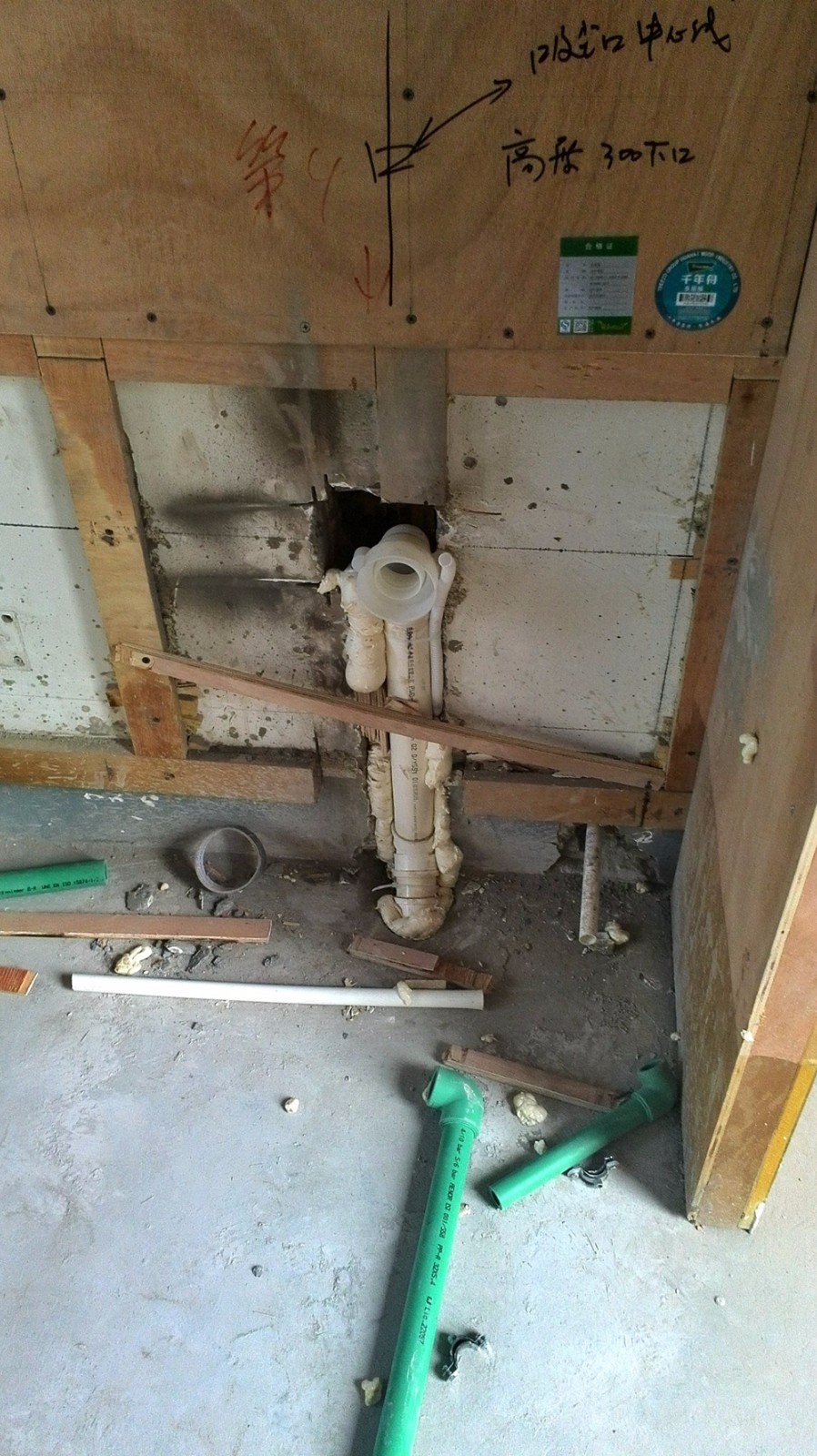

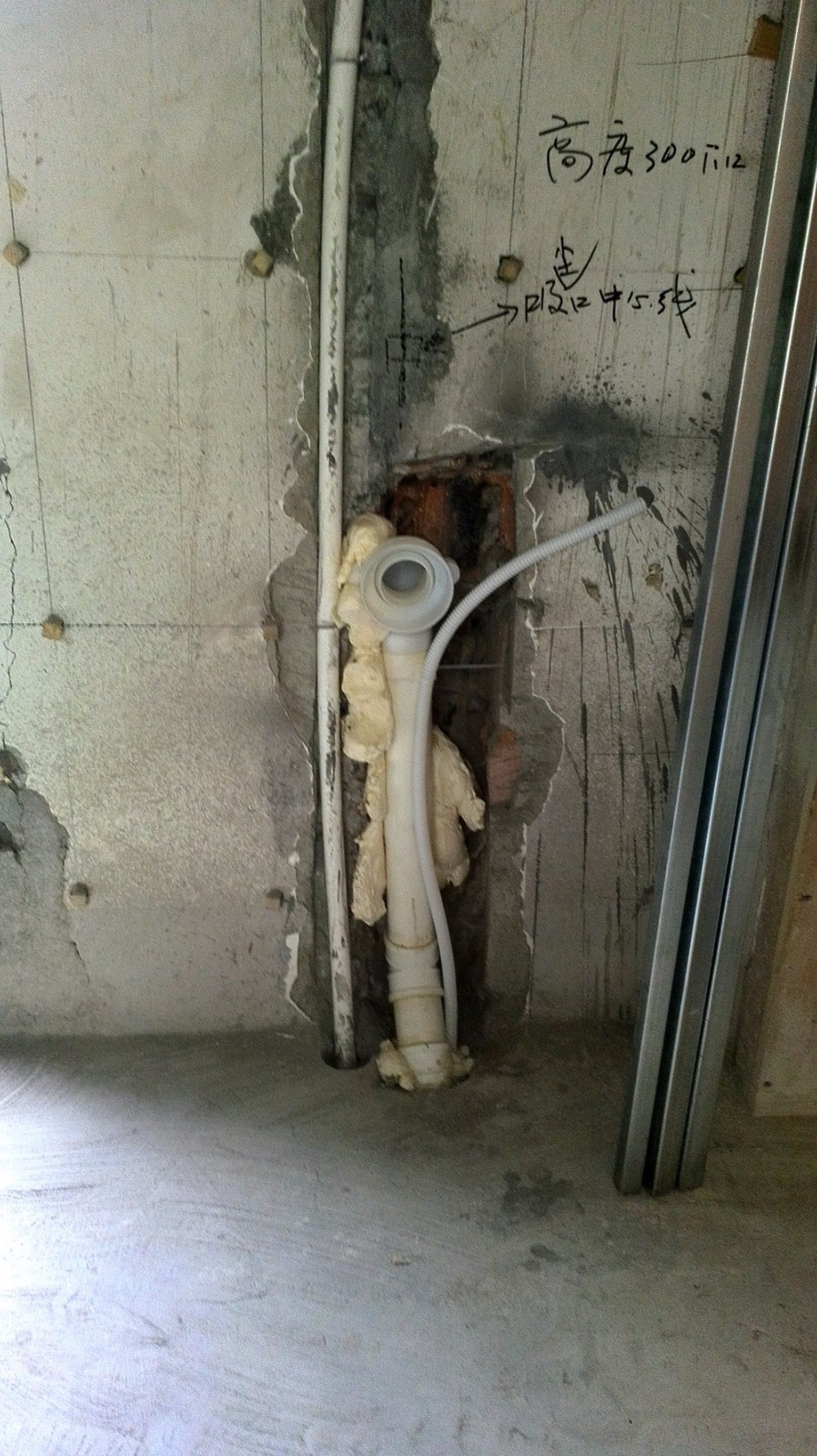

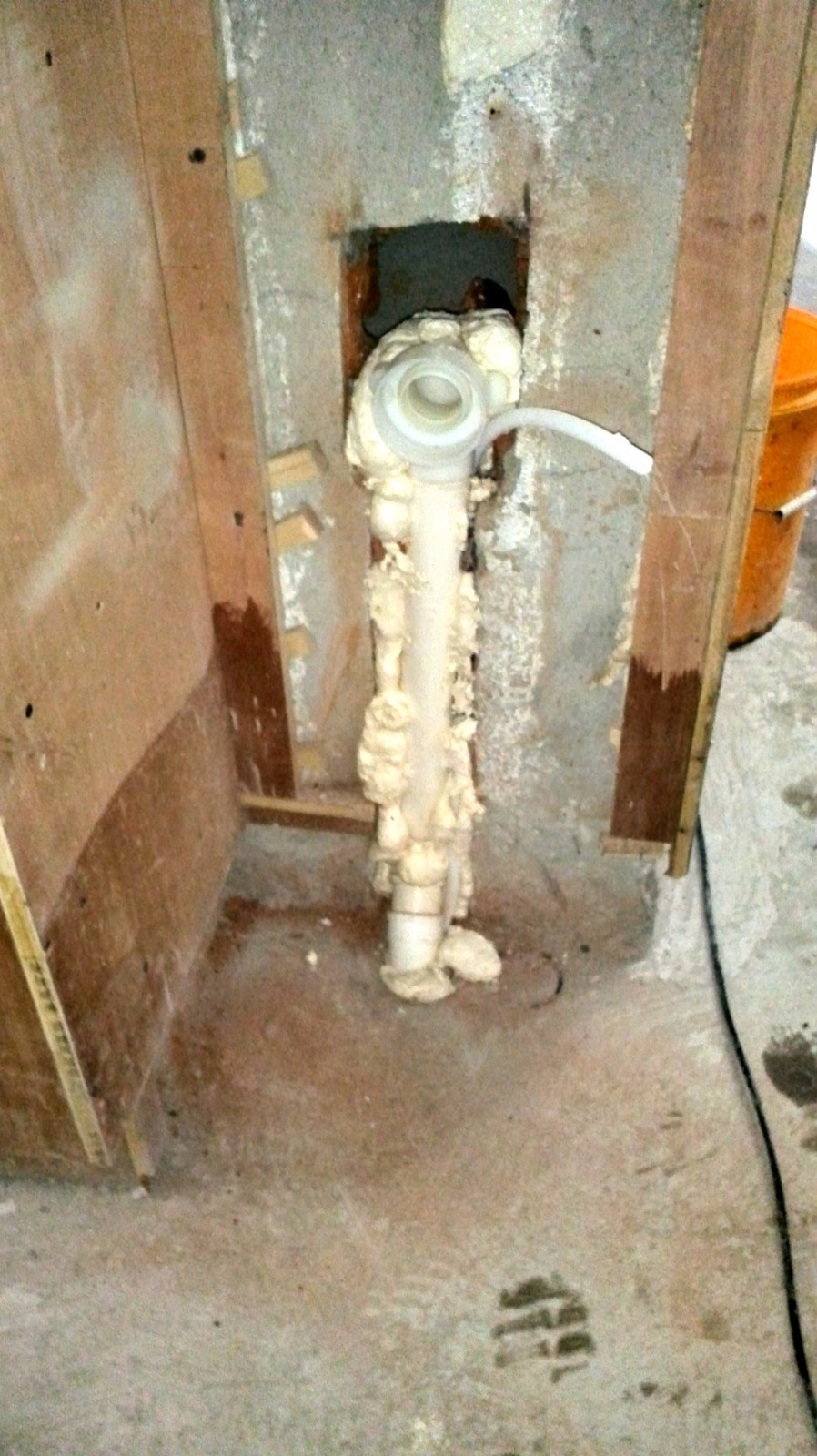

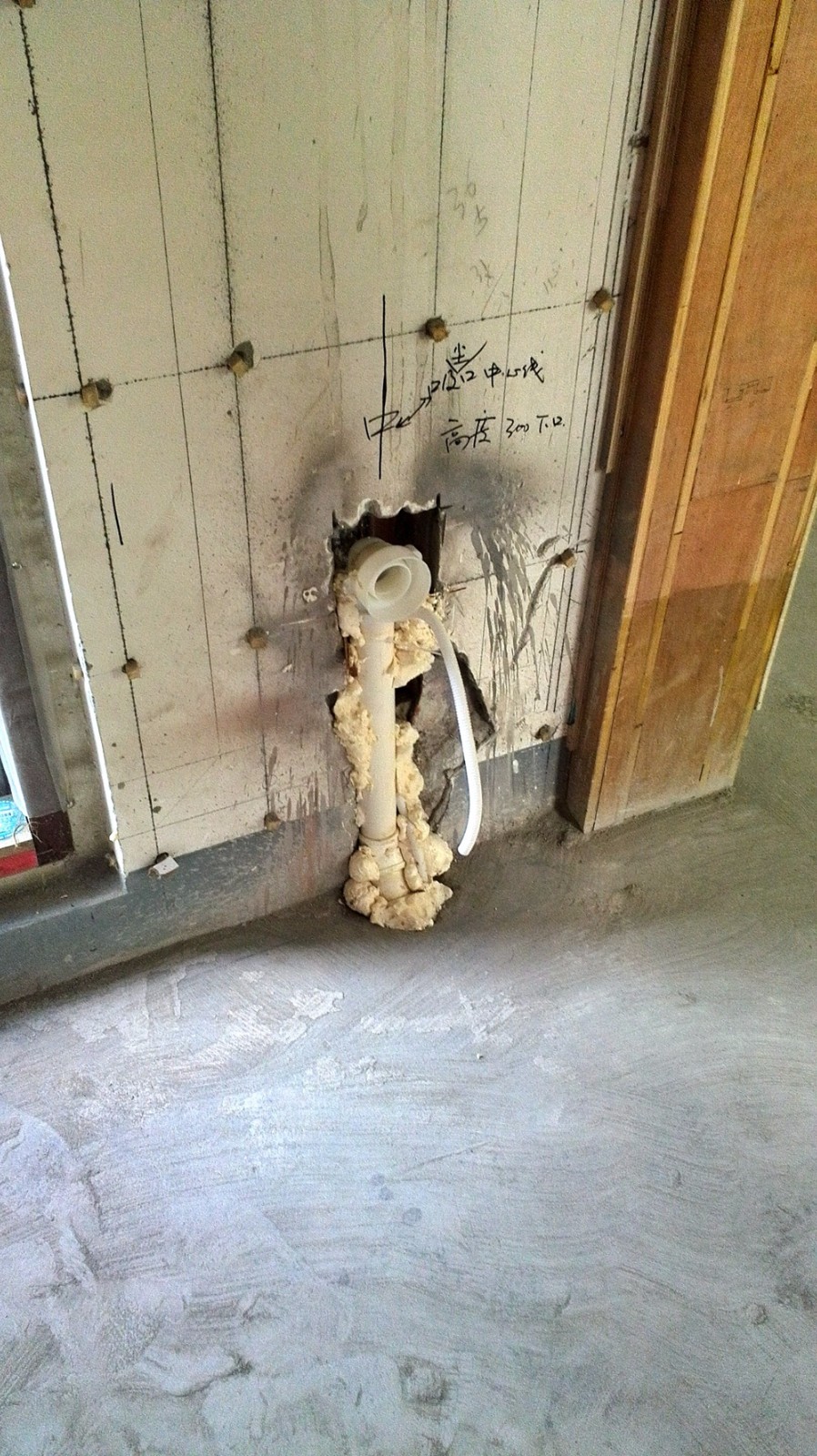

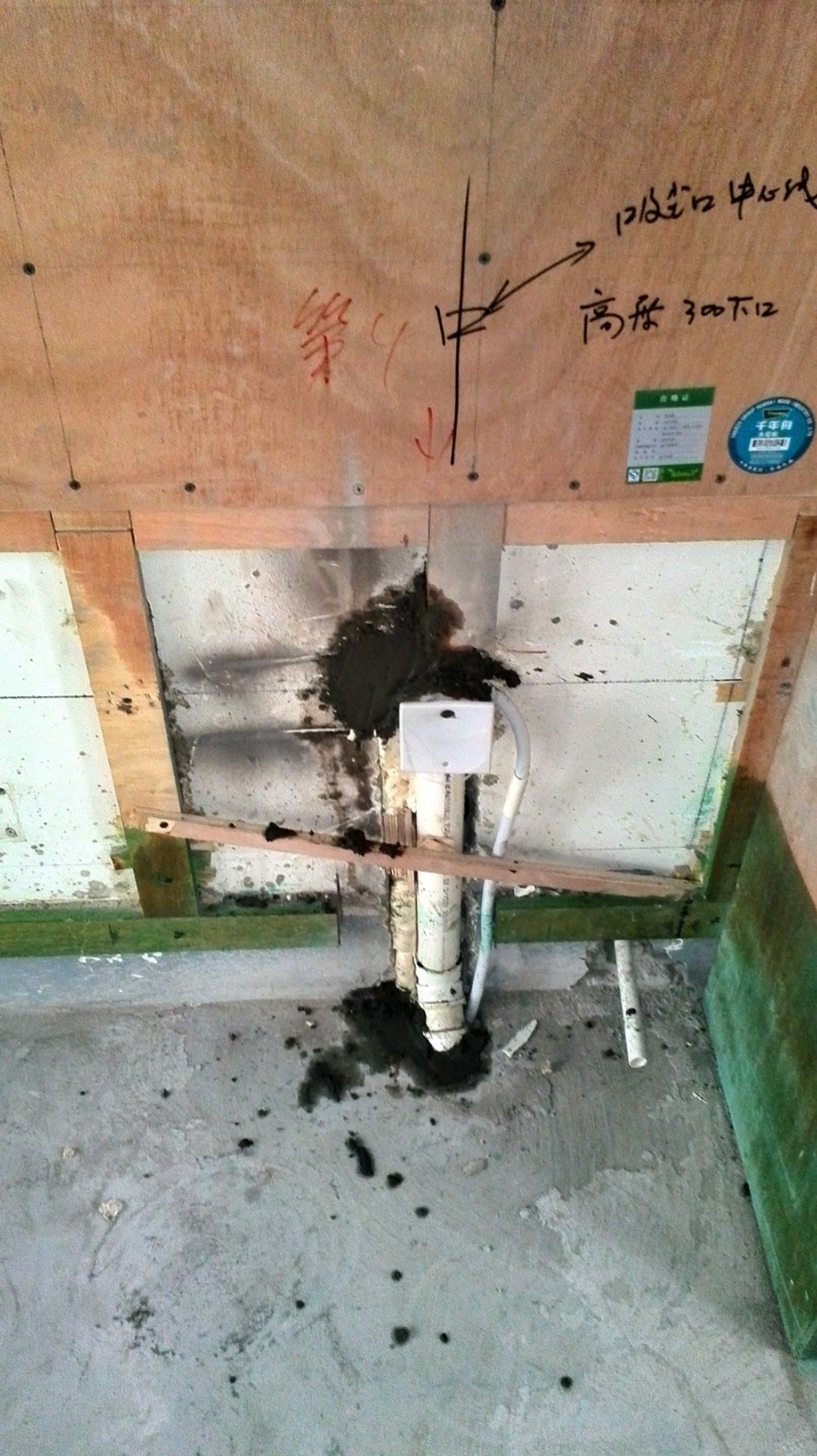

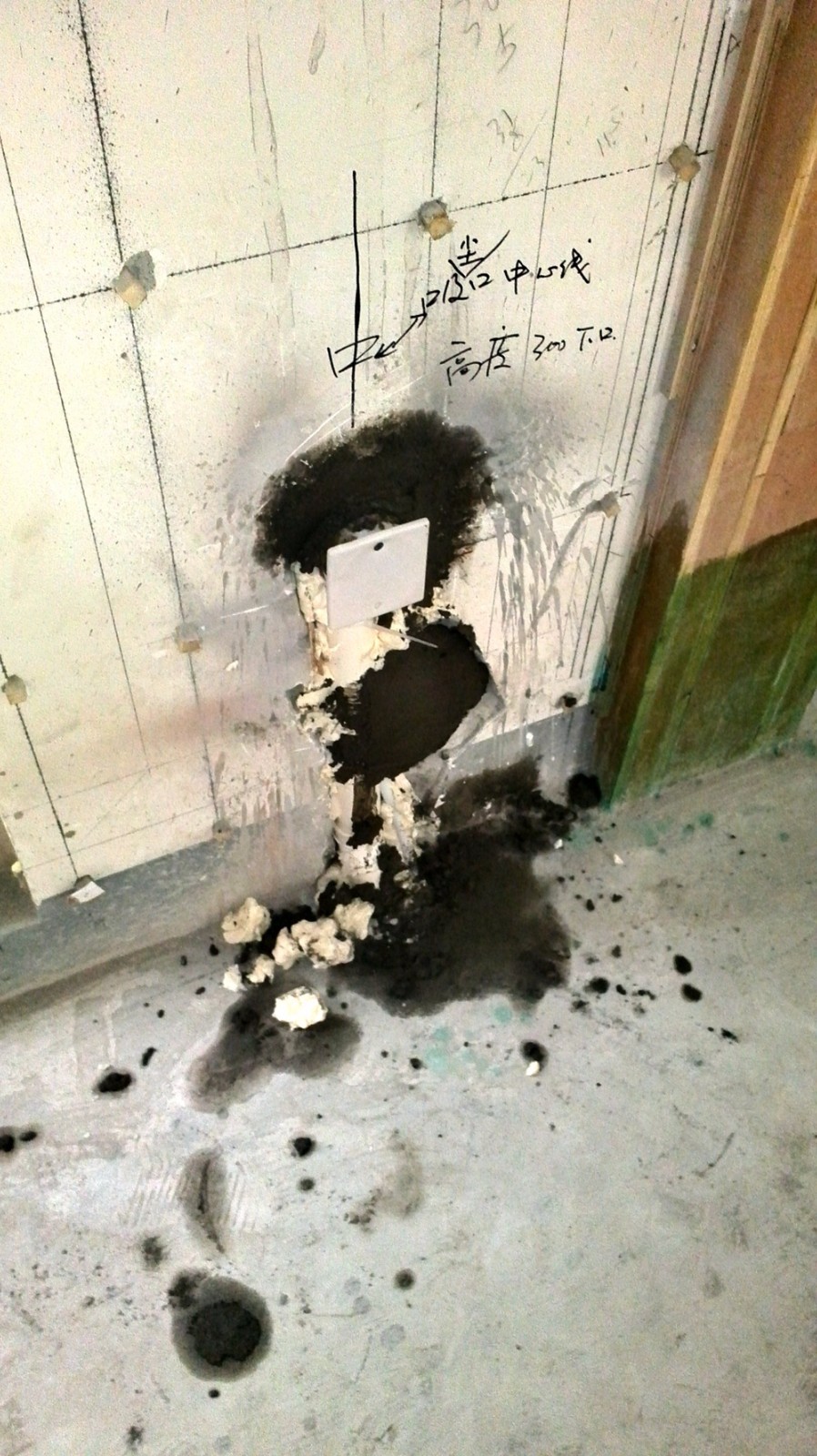

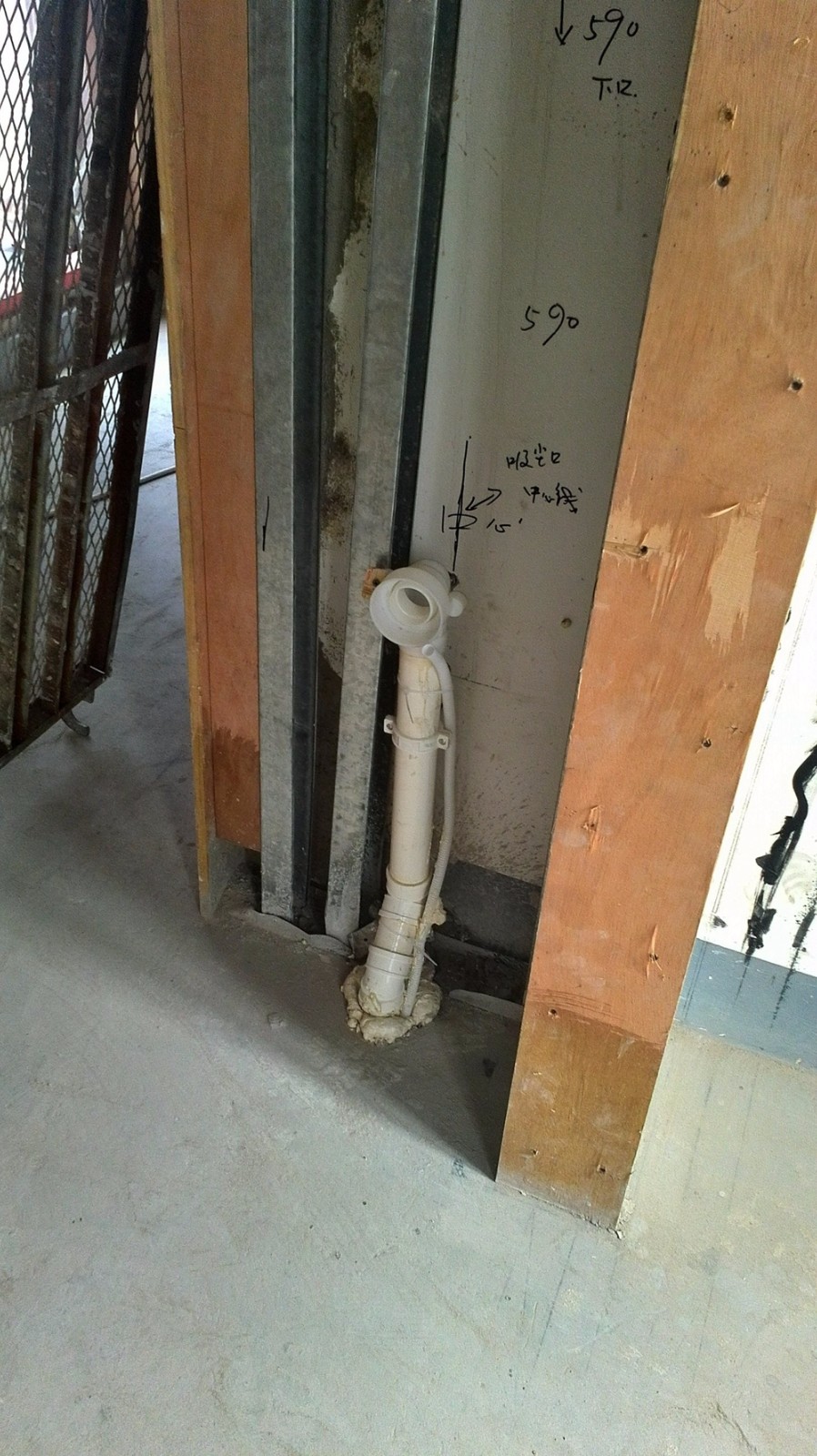

中央吸尘吸口底座和信号线预埋

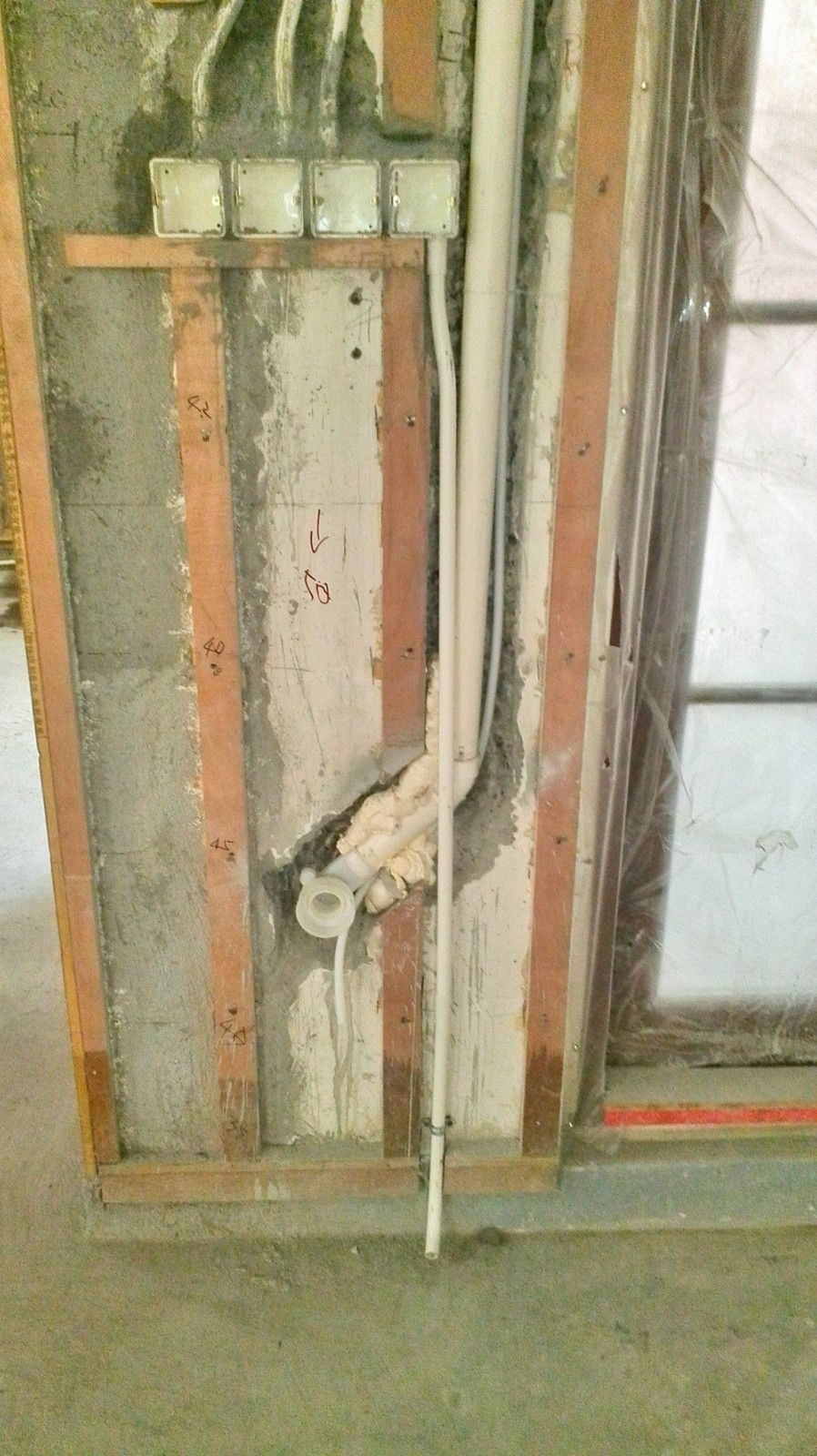

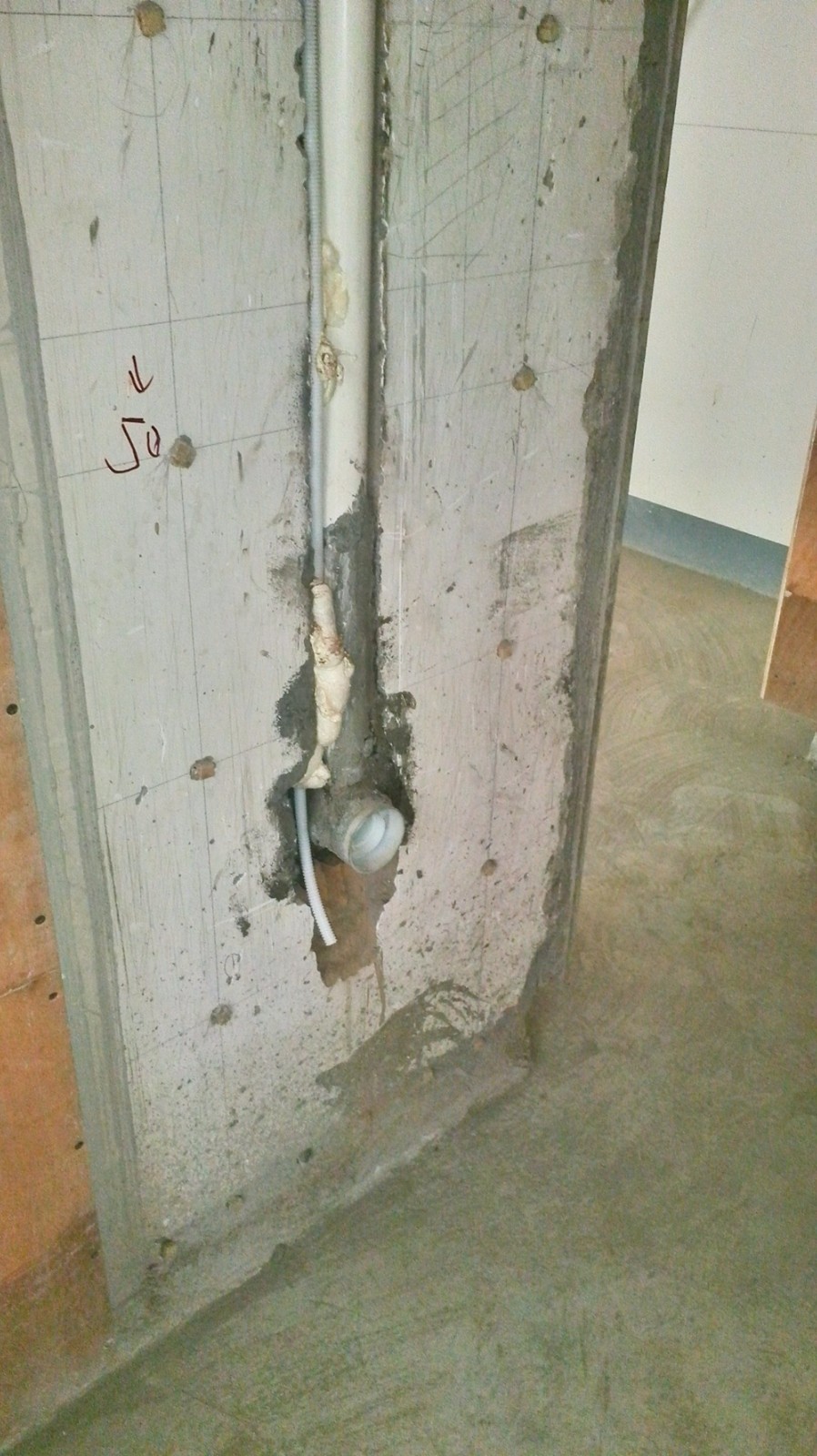

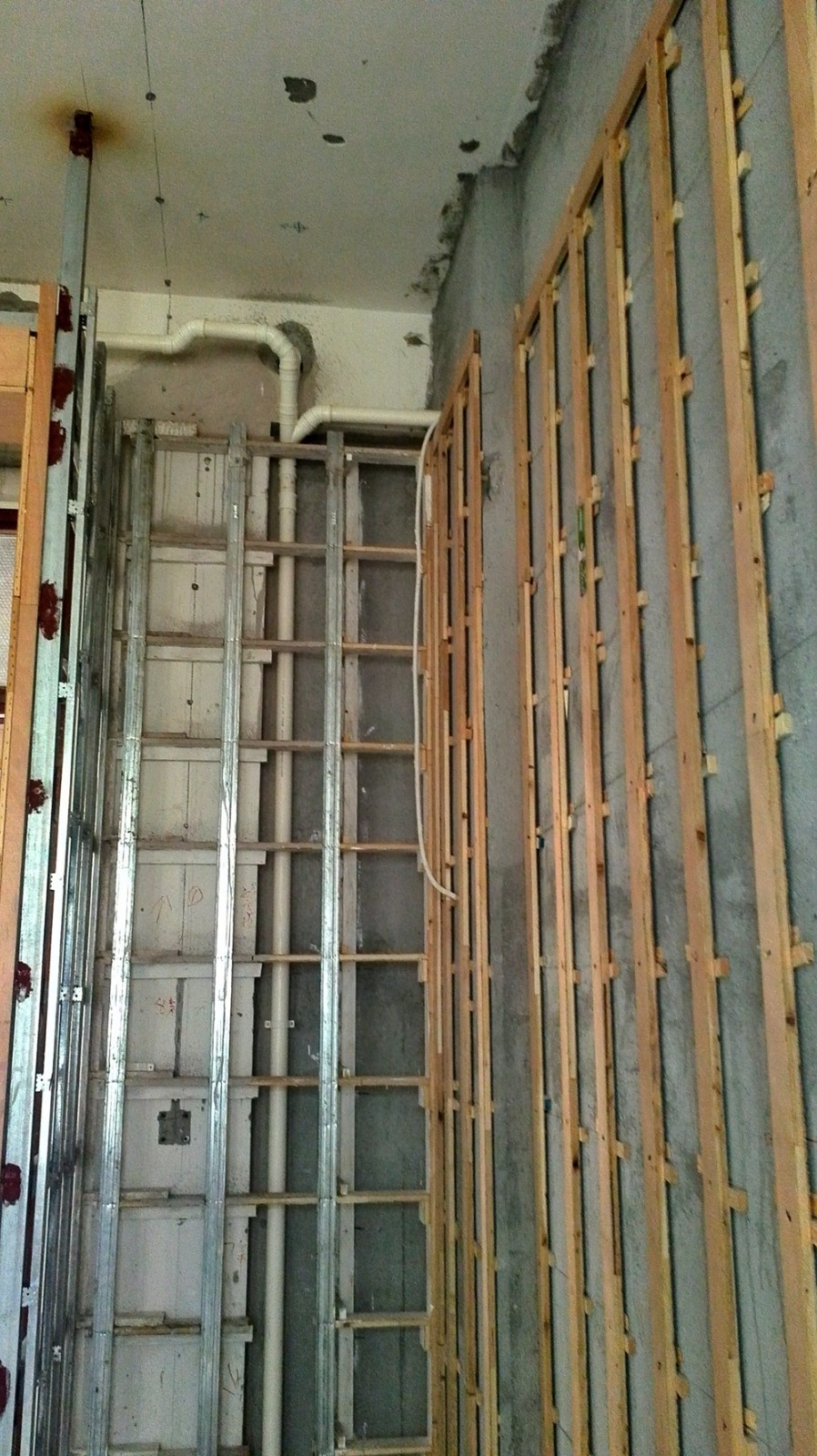

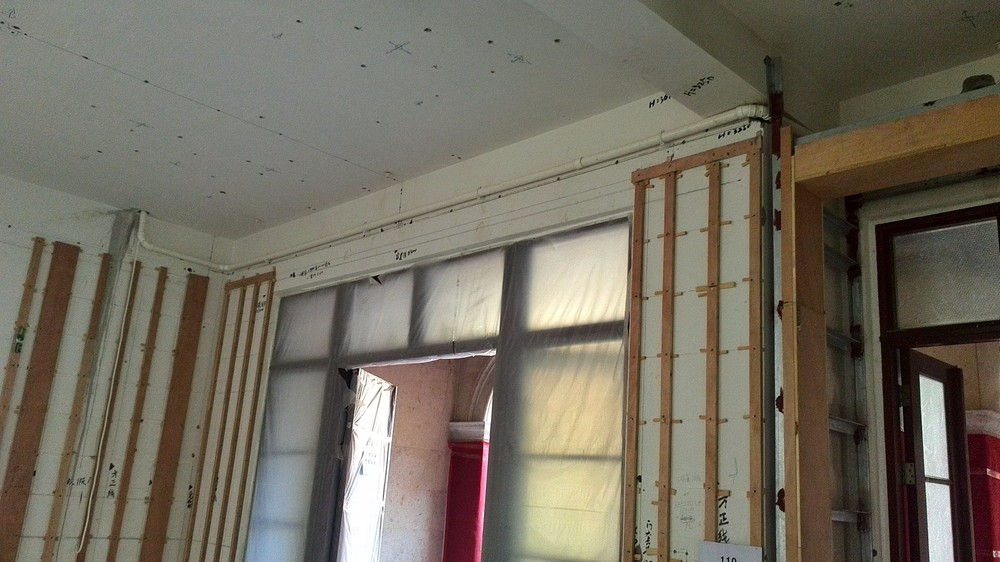

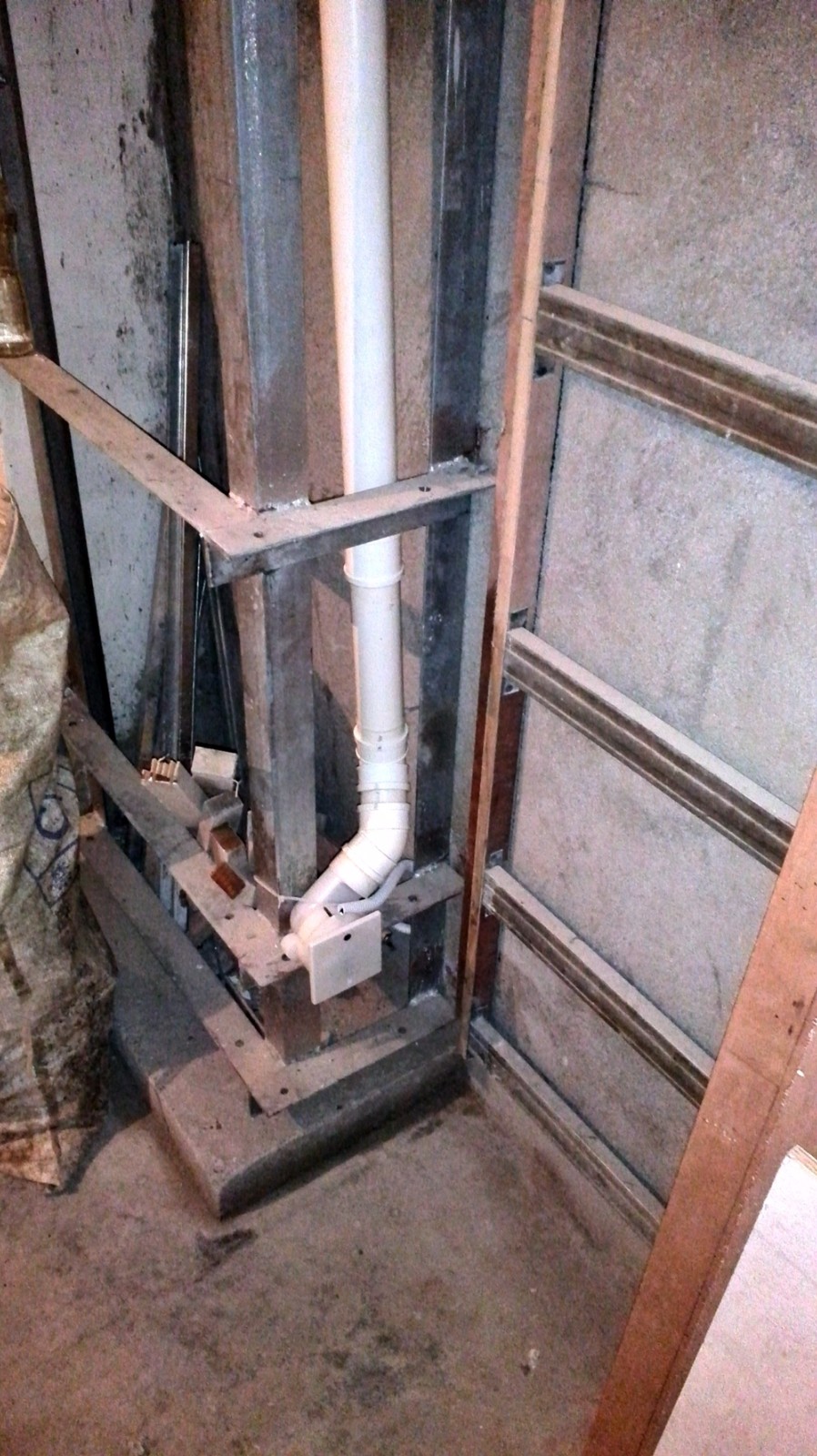

中央吸尘管道走向

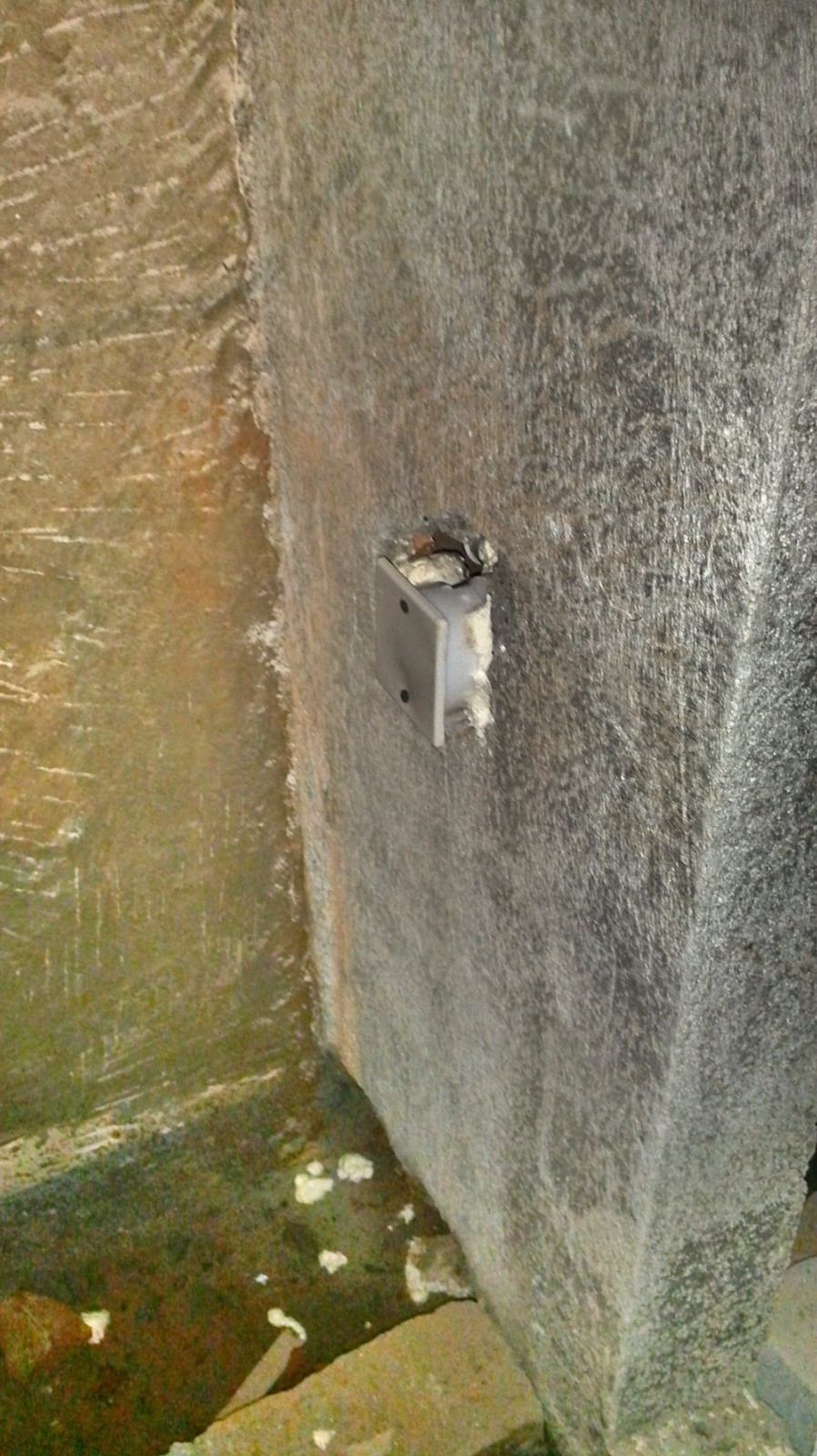

把吸口底座用盖板封起来,防止弄脏

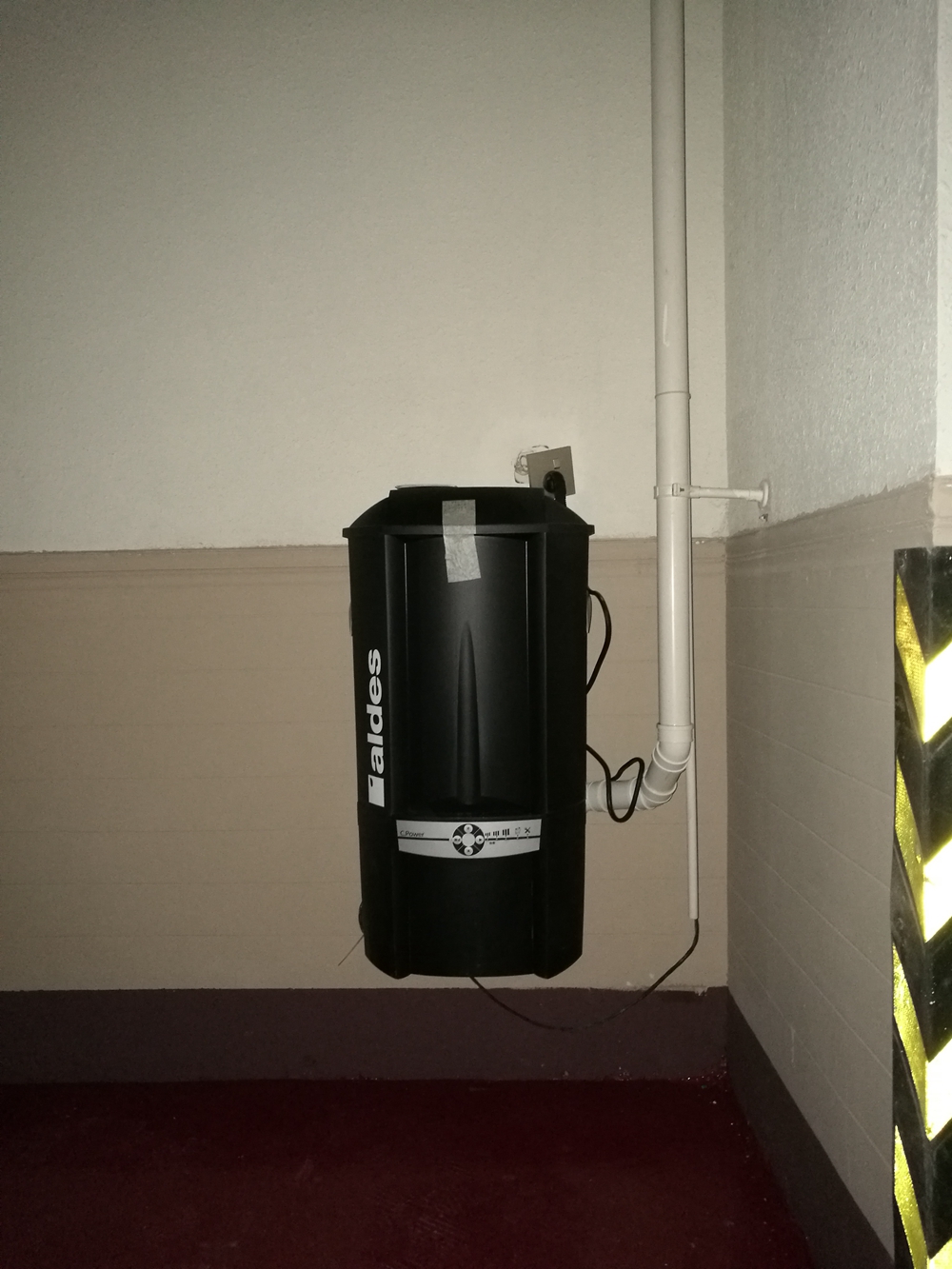

原装进口法国爱迪士中央吸尘主机安装。这是放在了车库,既避免了噪音,也方便对车子的清洁。

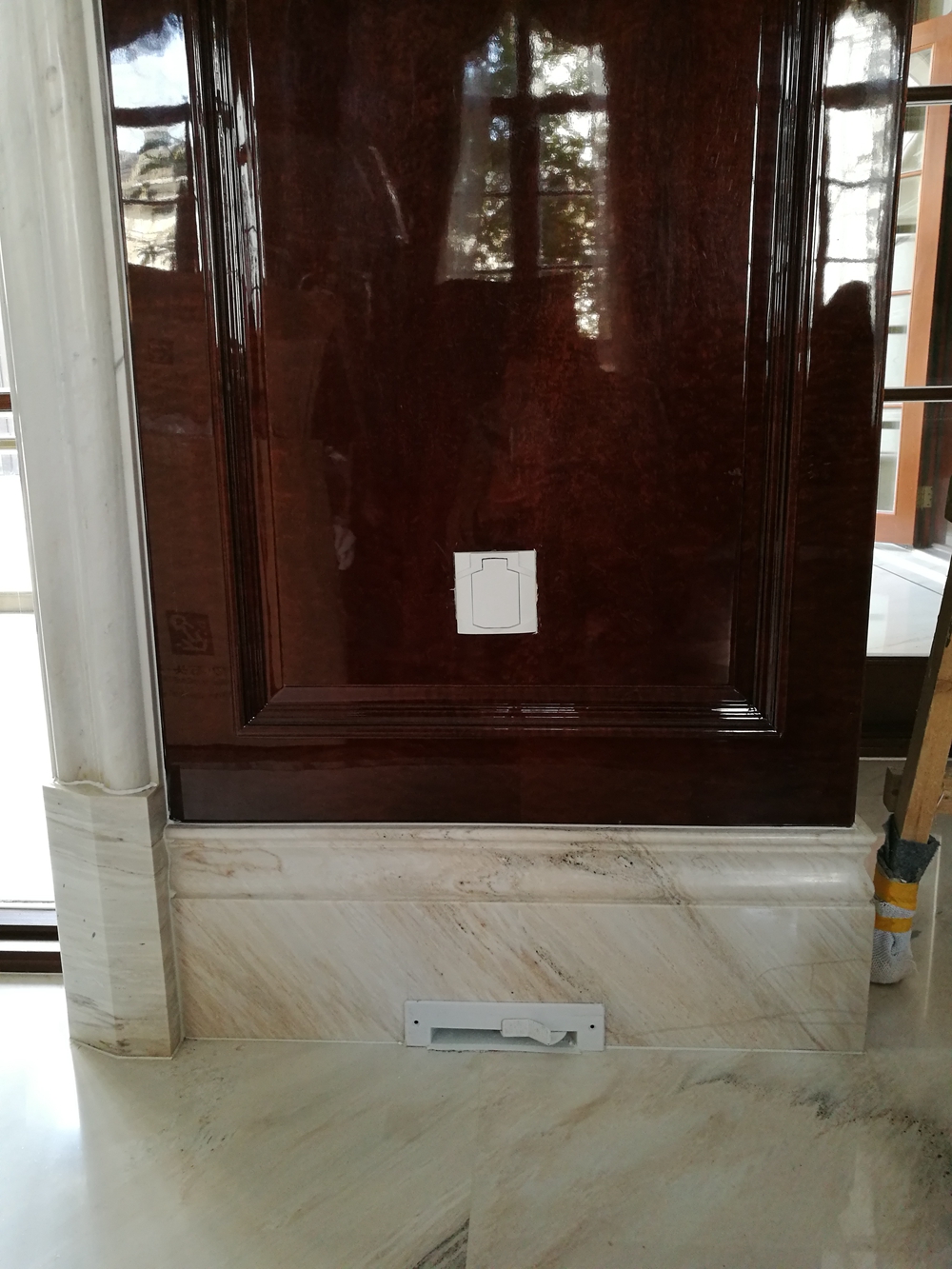

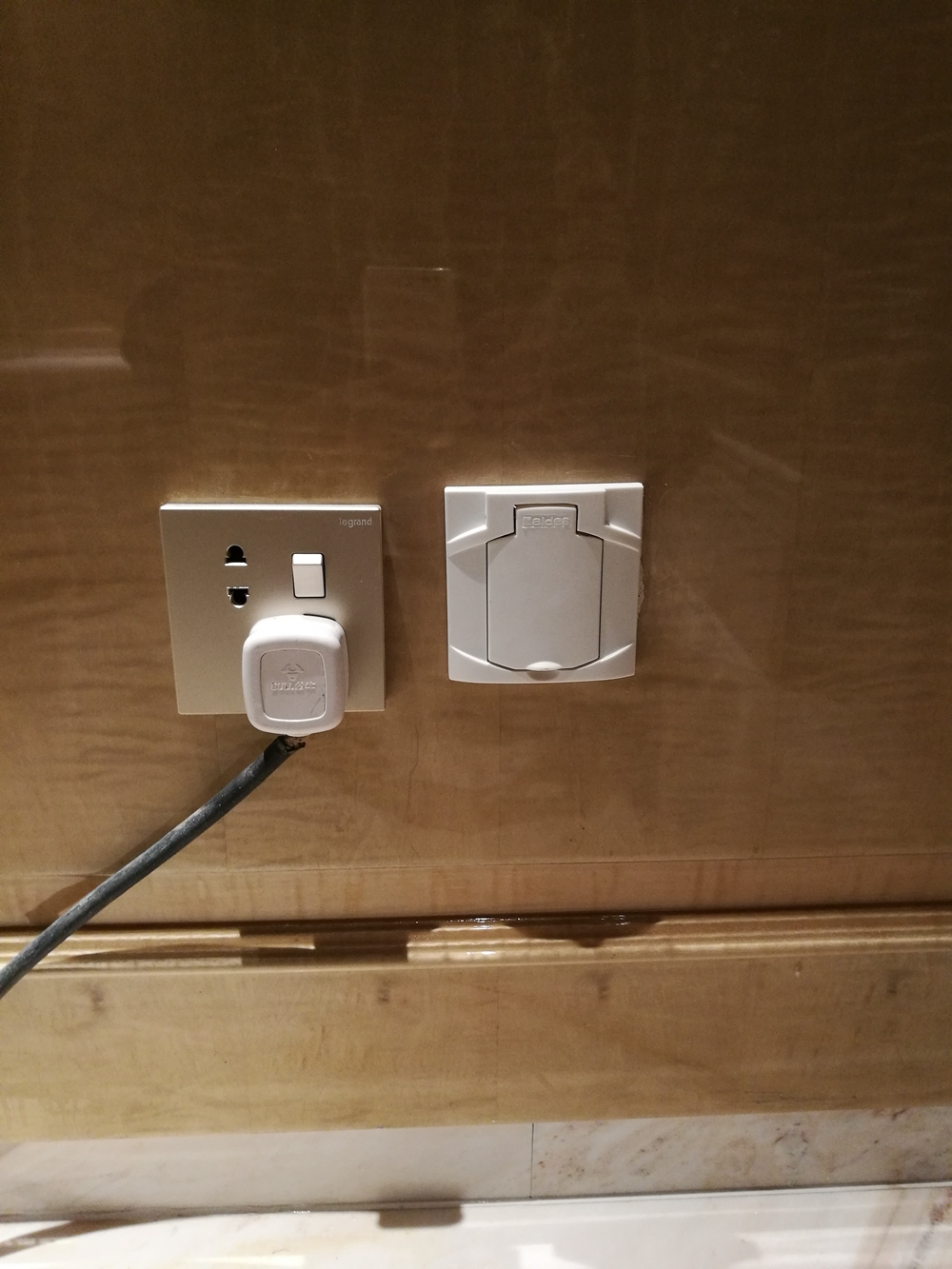

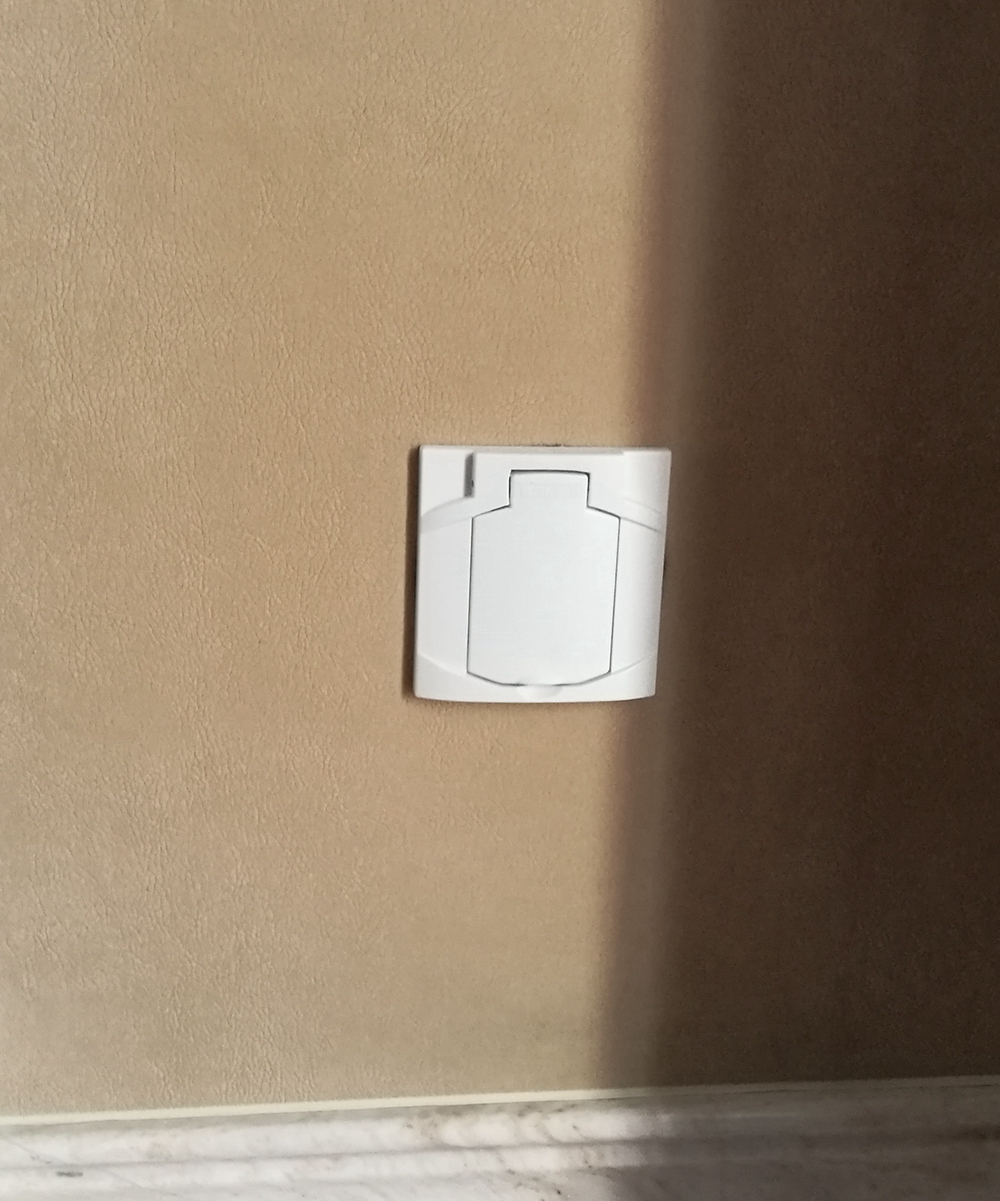

中央吸尘的吸口面板安装,使用时只要将吸口盖子翻开,插入软管,按动软管手柄上的开关就可以工作了。
下面的是吸尘槽,只要把垃圾扫到吸口附近,用脚踢一下开关就可以将垃圾吸走了
法国爱迪士中央吸尘软管

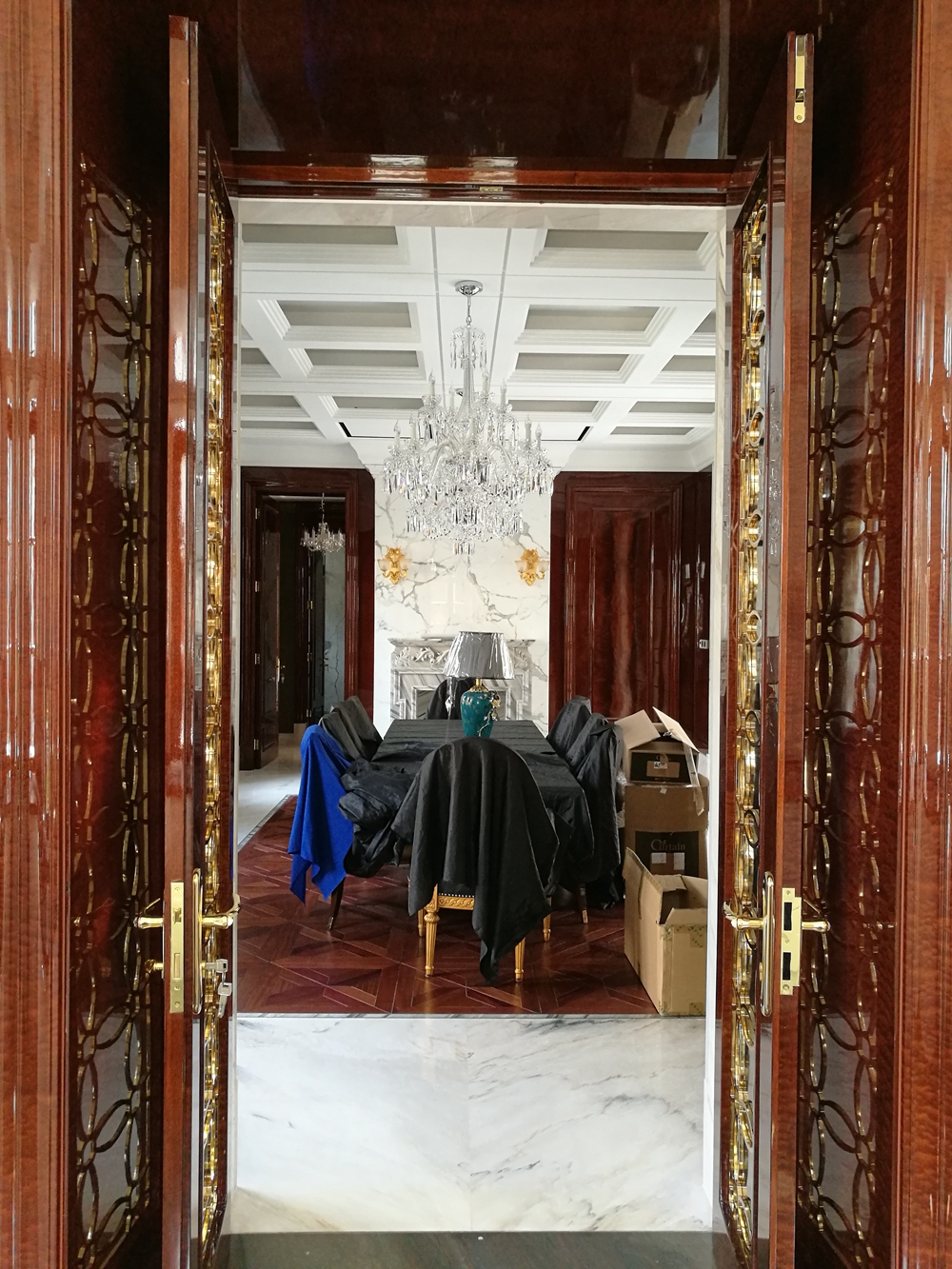

最后来一张御园别墅装修好的照片。
至此,中央吸尘系统安装结束,有不明白的小伙伴欢迎留言。我的百度百家号
