凡帝都燃气壁挂炉地暖附带生活热水循环，让水龙头即开即热

房子概况：一套两层的复式楼，上下两层全部安装地暖，安装面积为154平米，燃气壁挂炉放在楼上阳台，并做生活热水循环系统，让水龙头即开即热。

材料概况：

1、燃气壁挂炉为意大利进口的凡帝都24kw供暖和热水两用炉；

2、分集水器采用德国瑞泰阁，一套5路和一套8路；

3、地暖管道采用保利的pe-rt五层阻氧管，管径16*2.0mm；主管采用保利铝塑管，管径25*2.5mm；

4、辅材保温板为白晶板、镜面反射膜、硅晶网、卡钉、边角保温条；

5、温控器采用巨帆；

6、系统保护剂。

此外增加了混水中心、去耦罐、地暖循环泵、节能联动器、热水循环泵。下面上图

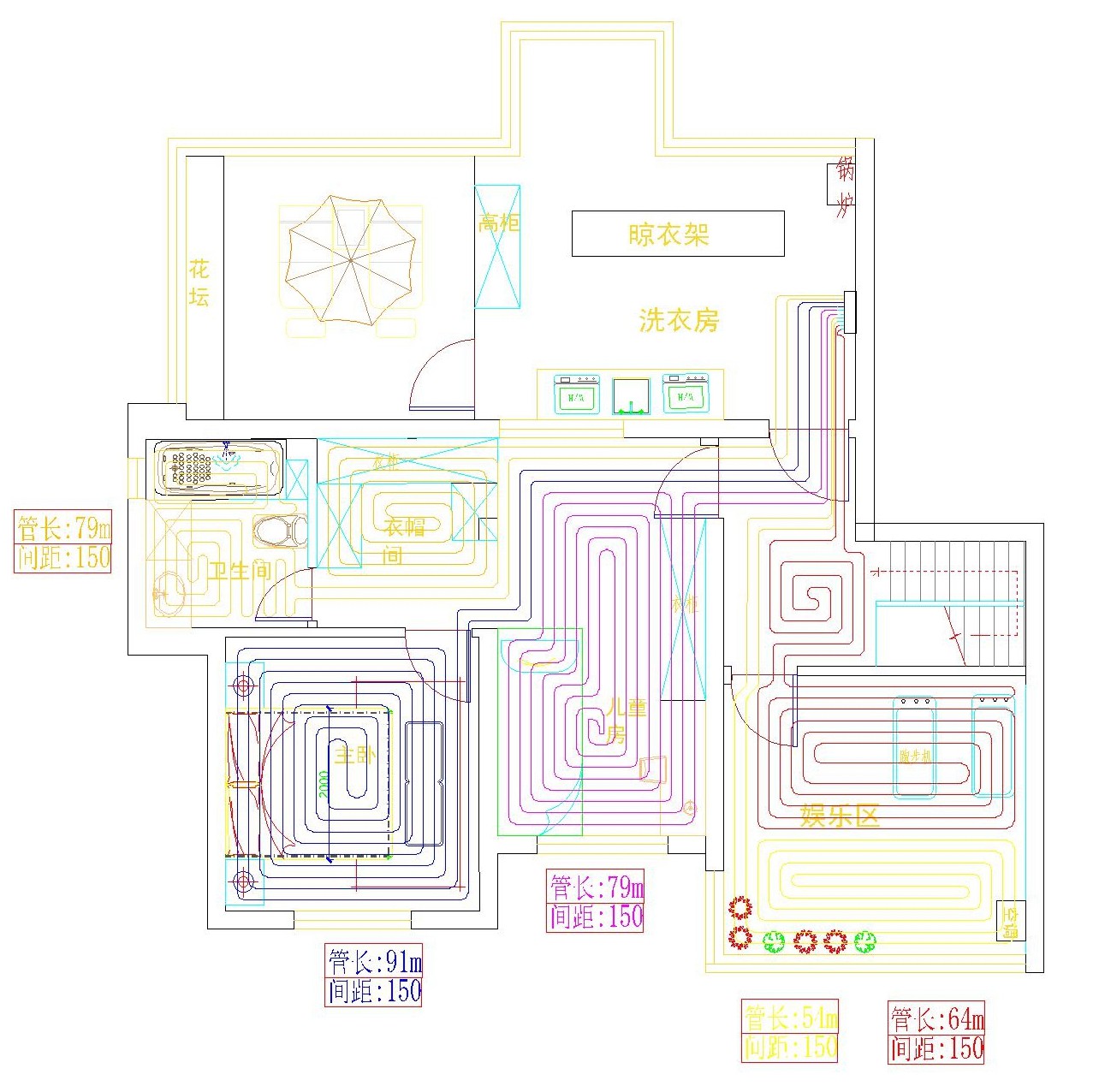

楼上地暖设计图

楼下地暖设计图

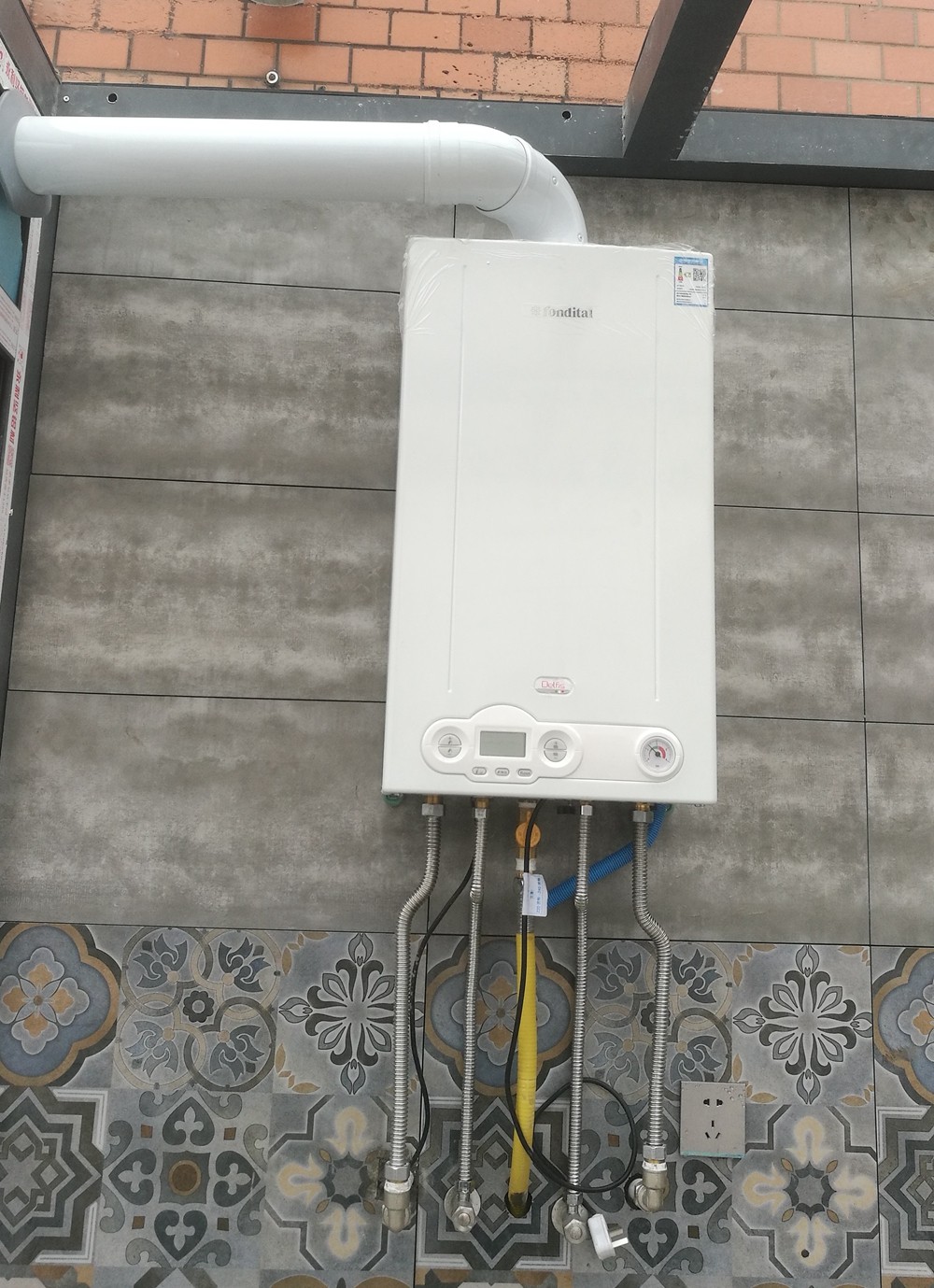

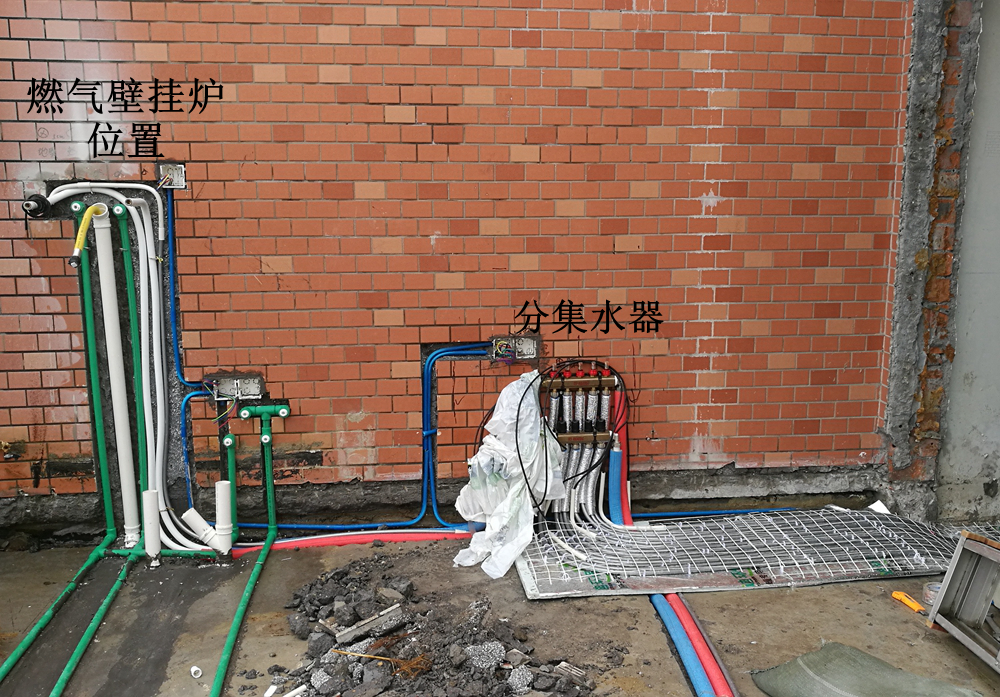

楼上燃气壁挂炉的位置，主管到地暖分集水器。这个分集水器还是带流量计的，可以可视化调节。

楼下的分集水器，加装了地暖循环泵和去耦罐（这是一个水罐，能够去除耦合，所以要去耦罐），这样就形成一个二次系统，与楼上互不干扰。

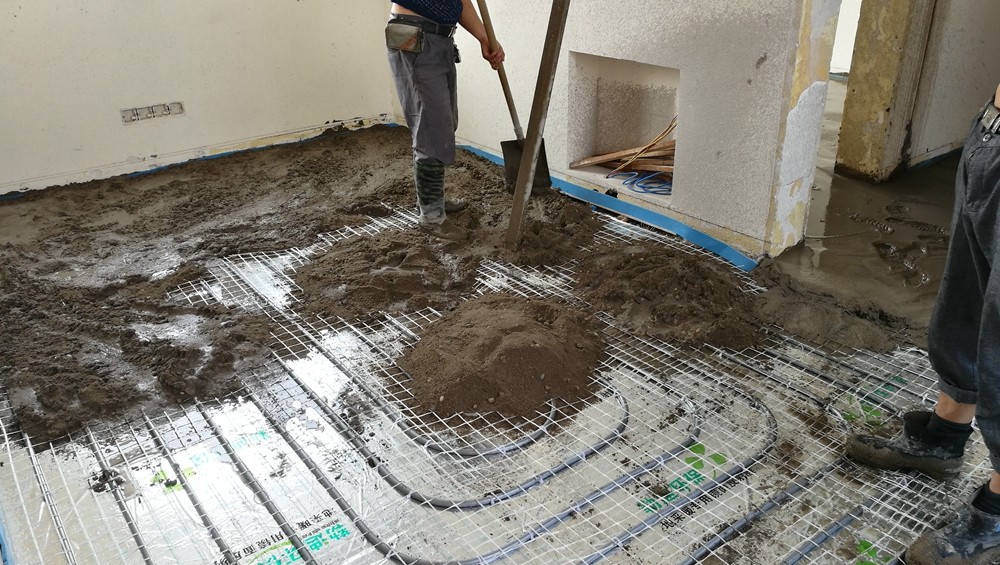

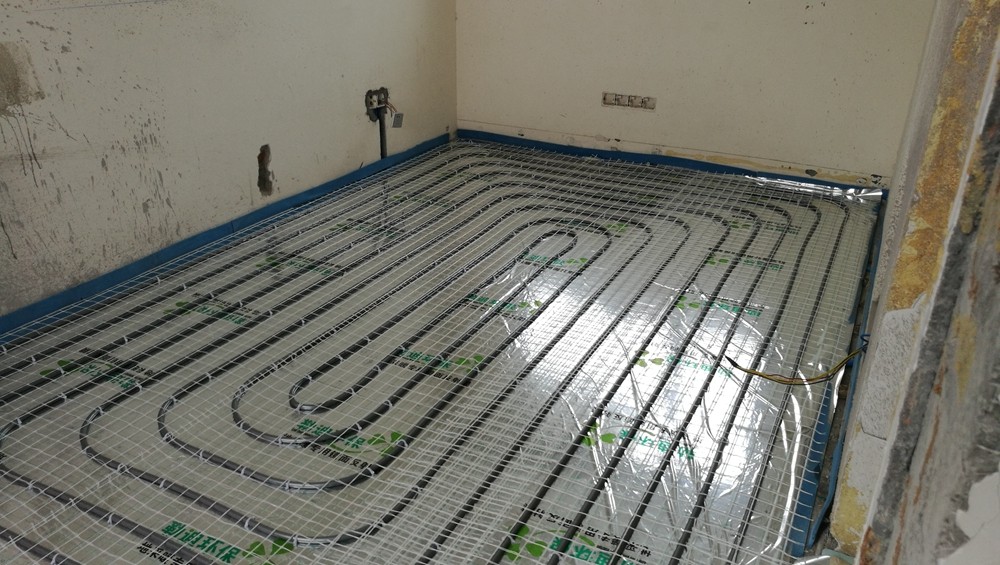

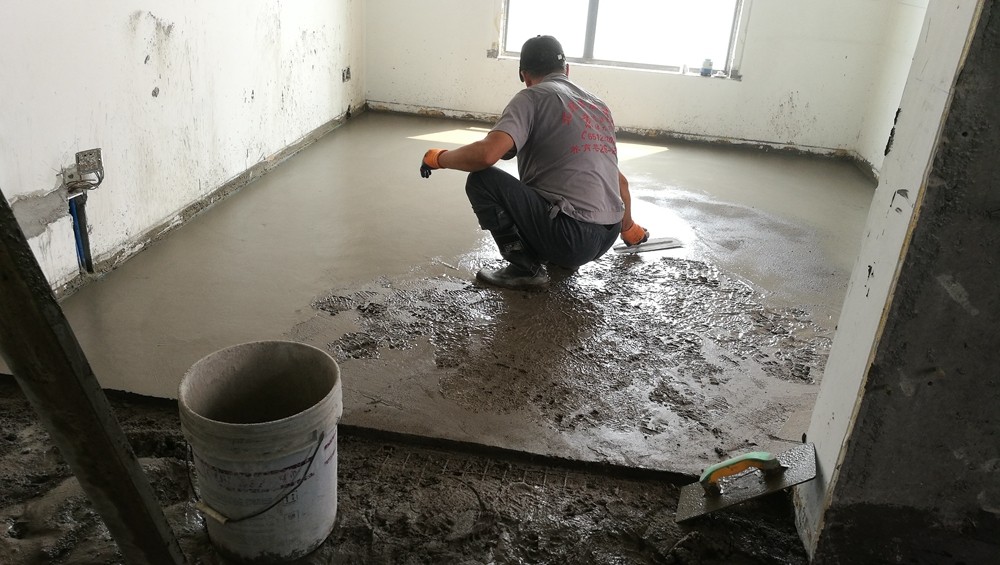

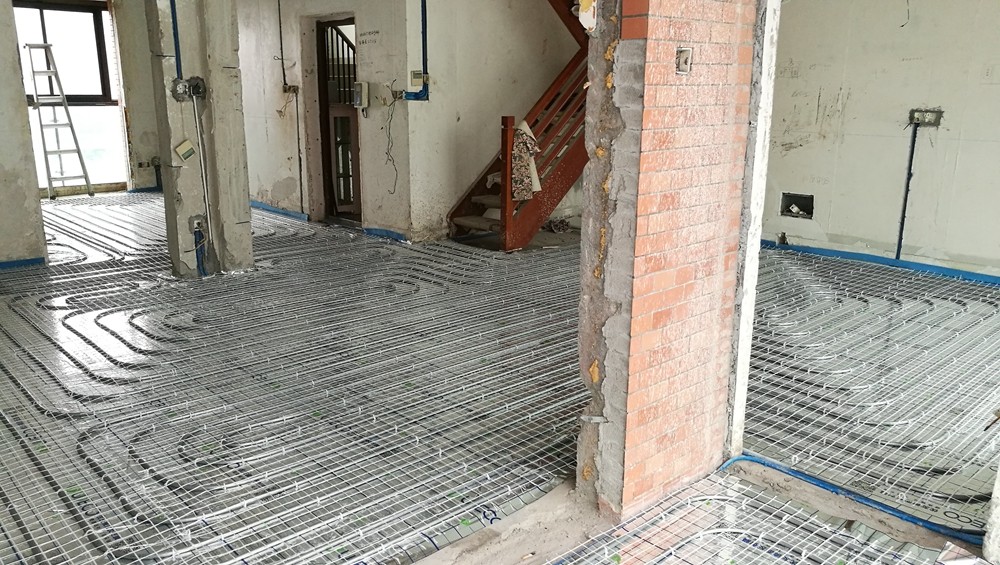

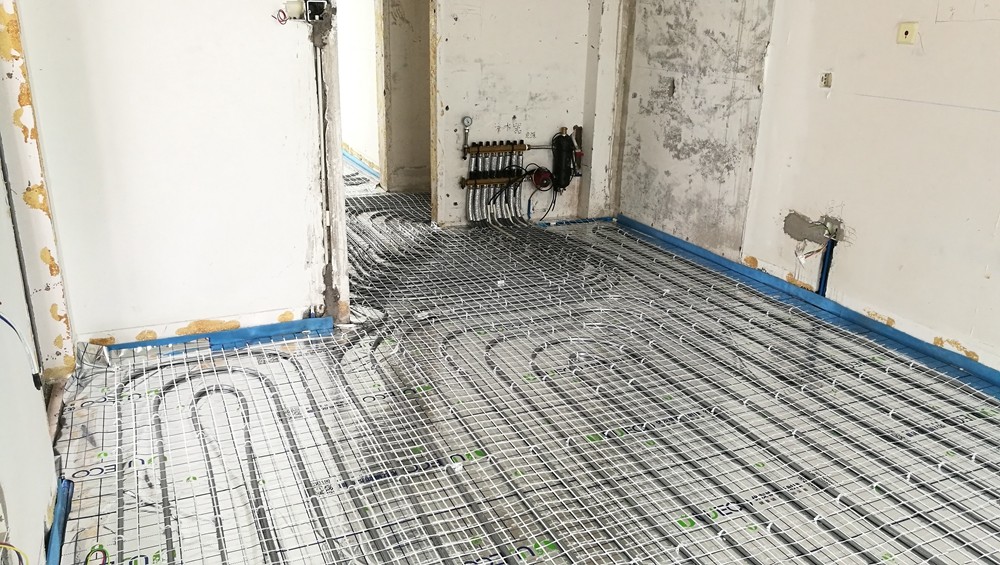

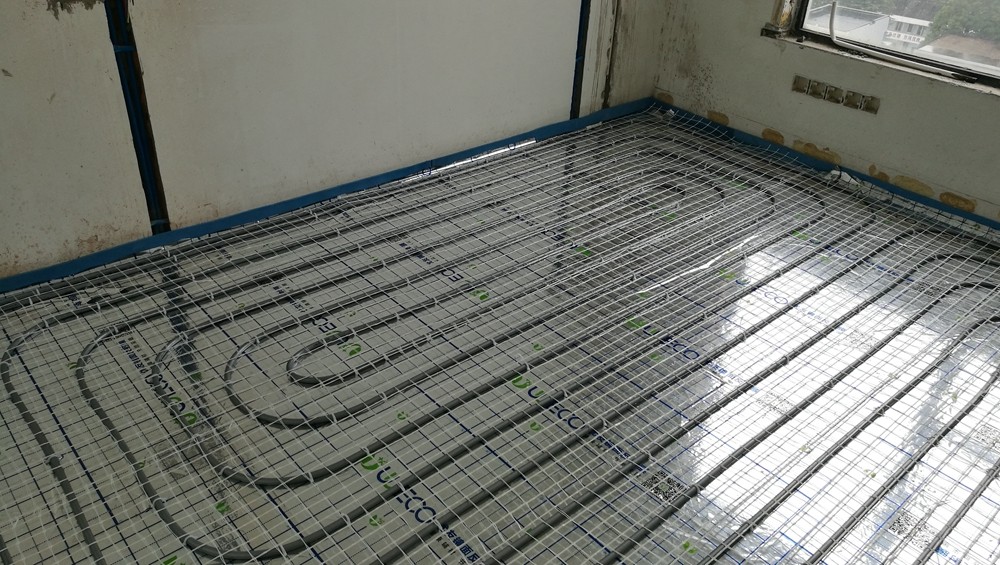

下面是地暖管道铺设完工后的以及混凝土回填的现场照片：

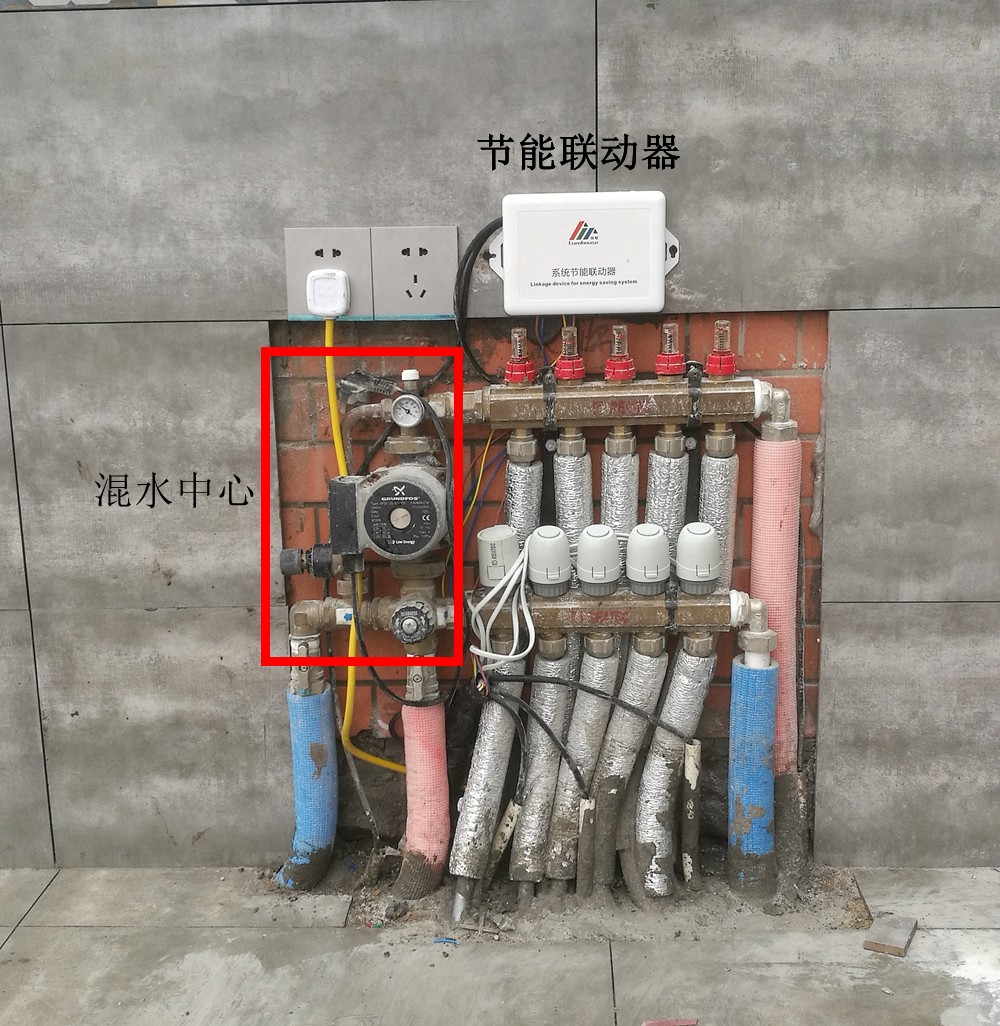

混水中心的作用是混水降温。地暖所需的水温是不能超过60度的，一般40-45度就够了。而传统炉（区别于冷凝炉）烧低于60度的水温时，热效率比较低，为了解决这个矛盾，那就需要用到混水中心了。将炉子烧的高温水和地暖的回水混合降温后再进入地暖，这样就解决了矛盾问题。也就起到了节能的作用。

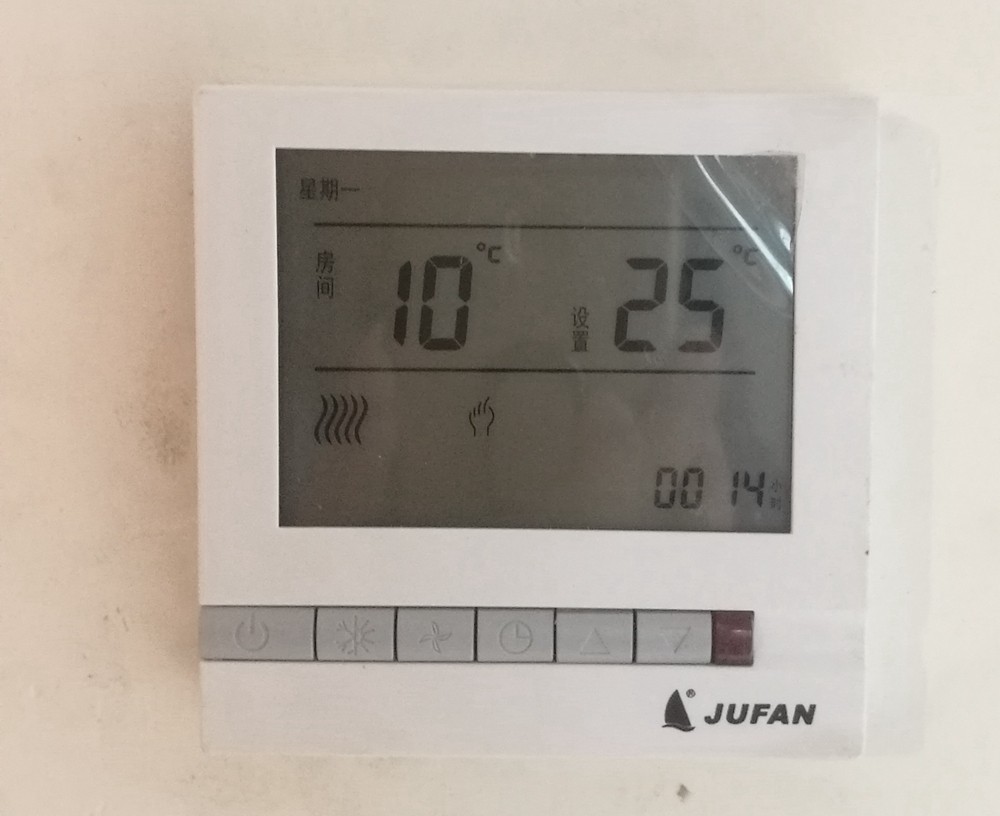

节能联动器的作用是让温控器联动壁挂炉的启停。燃气壁挂炉和 地暖温控器之间如果没有联动的话，是属于相互独立的状态。当房间温控器关了或者达到设定的温度20度了，而壁挂炉还是会继续燃烧，因为壁挂炉只受自身设定的水温来控制启停，跟室内的空气温度无关，所以不受房间温控器控制。有了这个节能联动器之后，炉子就能受到房间温控器的控制，当温控器关了或者到了设定的温度，炉子就会停，达到节能的目的。

混水中心和节能联动器两个产品都是具有节能作用的产品。

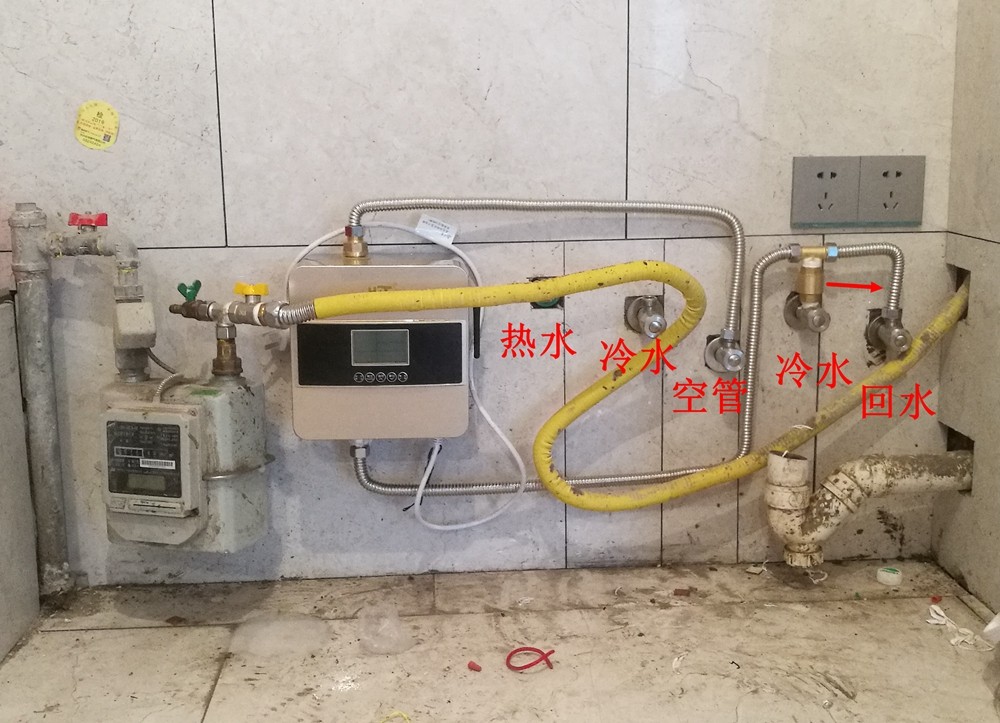

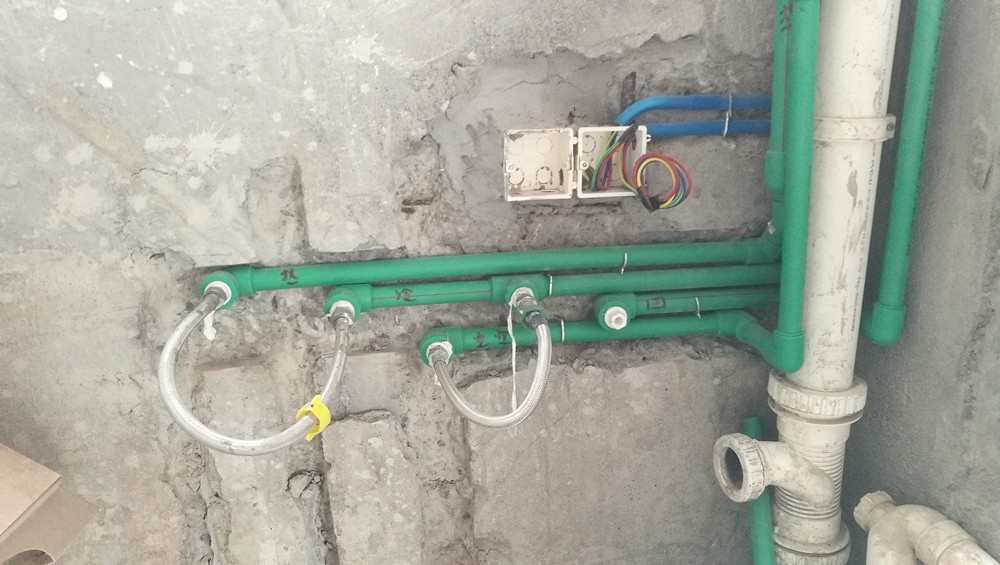

最后来看热水循环泵的安装，循环水管是水电师傅已经做好了预埋管的。

热水循环泵的作用是让水龙头即开即热。当热水器与卫生间用水点比较远的情况下，需要放掉很多冷水，等待很长时间。这样就造成水的浪费，以及等待的焦虑。有了热水循环泵之后就可以让没有烧热的热水管里的水流到回水管，再经过热水器加热，这样就避免了水的浪费和时间的等待。注明：上图安装有个错误，单向阀（也叫止回阀）应该装在回水管上。

好了，本篇就介绍到此，欢迎评论和转发。
